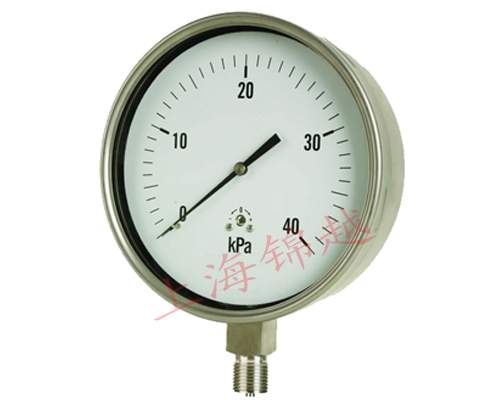

- 產品名稱：不銹鋼膜盒壓力表 YE-150 YE-150BF
- 產品型號：YE-150 YE-150BF
- 產品備注：
- 瀏覽：

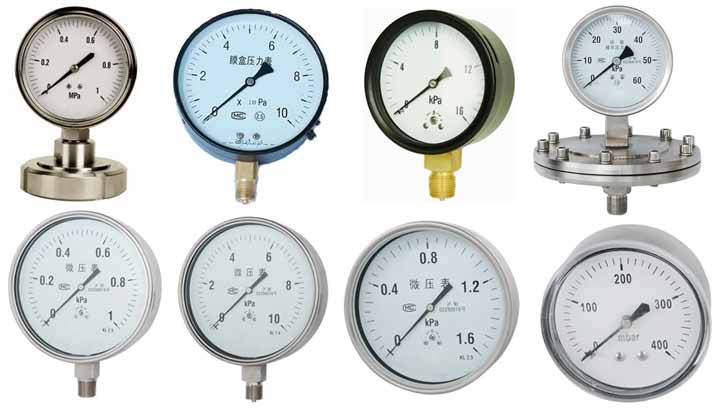

YE-100、150膜盒壓力表
YE-100BF、150不銹鋼膜盒壓力表
膜盒壓力表適用于測量對銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。氣體廣泛應用于鍋爐通風和氣體管道等設備上，本儀表可以就地安裝并現場指示。YE-75膜盒壓力表具有體積小等特點，已批量出口日本等******。
□主要技術指標
·標度范圍、準確度等級及重量
|
型號 |
標度范圍Kpa |
準確度等級基 本誤差限±% |
重量kg |
||
|
正壓 |
負壓 |
正負壓 |
|||
|
YE-100 YE-150 |
0~1.6 0~2.5 0~4 0~6* 0~10* 0~16* 0~25* 0~40* |
-1.6~0 -2.5~0 -4~0 -6~0 -10~0 -16~0 -25~0 -40~0 |
-0.8~+0.8 -1.2~+1.2 -2~+2 -3~+3 -5~+5 -8~+8 -12~+12 -20~+20 |
2.5 |
0.5 |
注：YE-100、150僅生產*規格
工作位置、環境：儀表垂直安裝，工作環境溫度-25～55℃，相對溫度不大于80%，并且周圍空氣中不含有腐蝕儀表的有害氣體。
溫度影響：使用溫度便離20±5℃時，其溫度附加誤差不大于0.4%/10℃。
·導（測）壓系統及外殼等主要零件的材質
|
零件名稱 |
材料牌號 |
|
接頭 |
黃銅HPb59-1 |
|
膜盒 |
錫青銅QSn6.5-0.1 |
|
齒輪傳動機構 |
銅HPb59-1 |
|
表殼、罩殼 |
冷軋銅板20 |
□結構原理
儀表由測量系統（包括接頭、波紋膜盒等），傳動機構（包括拔桿機構，齒輪傳動機構），指示部件（包括指針與度）和外殼（包括表殼、襯圈和表玻璃）所組成。
儀表的工作原理是基本波動膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經過拔桿—齒輪傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。
□外形尺寸
|
型號 |
D |
H1 |
L |
d |
h |
□s |
|
YE-100 |
Φ100 |
90 |
20 |
M20×1.5 |
17 |
□22 |
|
YE-150 |
Φ150 |
118 |
20 |
M20×1.5 |
17 |
□22 |
