- 產品名稱：LGXL限流孔板
- 產品型號：根據管道直徑定制
- 產品備注：
- 瀏覽：
產品介紹：

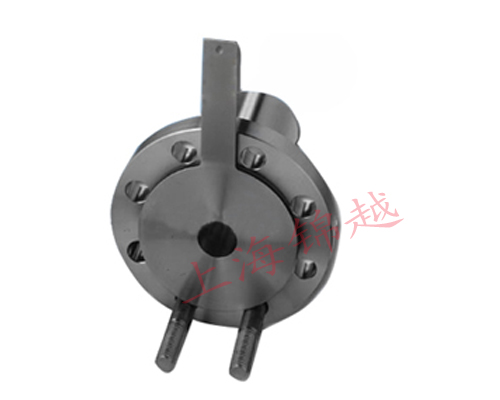

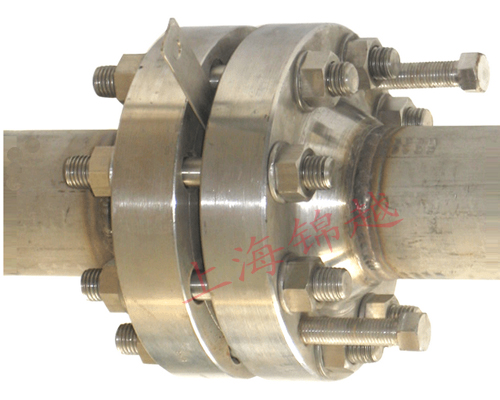

LGXL限流孔板由于具有結構簡單、易加工、制造成本低、安裝方便等優點，在滿足工藝要求的前提下，使用限流孔板代替調節閥來限定流量或降低壓力，將會大大地降低投資和操作維修費用，因此在國外已被廣泛地應用于工藝裝置，對裝置的安全運行起著重要的作用。目前在國內工藝裝置中限流孔板的應用還很不夠，與國外相比存在差距。在需要限定流量或降低壓力之處，大多采用調節回路來實現。在某些地方流體的流量僅要求限定在某一規定的范圍內而不需要調節，而且，對其流量的準確性要求也不高，******可以使用限流孔板來代替。因此，在工藝裝置的設計中有必要充分認識限流孔板的優點，重視限流孔板的應用。限流孔板根據******標準GB2624、HG/T 20570、GD2000、GD87等標準設計制造。
限流孔板測量原理
限流孔板可以作為流量測量元件用來測量流量，也可以作為節流元件用來限定流量和降低壓力。當孔板前后存在一定壓差，流體流經孔板，對于一定的孔徑，流經孔板的流量隨著壓差增大而增大。但當壓差超過某一數值(稱為臨界壓差)時，流體通過孔板縮孔處的流速達到音速，這時，無論壓差如何增加，只要孔板上游的壓力保持一定，流經孔板的流量將維持在一定數值而不再增加。限流孔板就是根據這一原理來限定流體的流量和降低壓力的。
限流孔板按孔板上開孔數量分為單孔板和多孔板；按孔板數量可分為單級和多級。
3 限流孔板用途
1、 工藝物料需要降壓的場合。
2、 在管道中閥門上、下游需要有較大壓降時，為減少流體對閥門的沖蝕，當經孔板節流不會產生氣相時，可在閥門上游串聯孔板。
3、 流體需要小流量且連續流通的地方，如泵的沖洗管道、熱備用泵的旁路管道(低流量保護管道)、分析取樣管等場所。
4 、需要降壓以減少噪聲或磨損的地方，如放空系統。
產品型號: 根據管道直徑定制
:
產品型號:根據管道直徑定制
