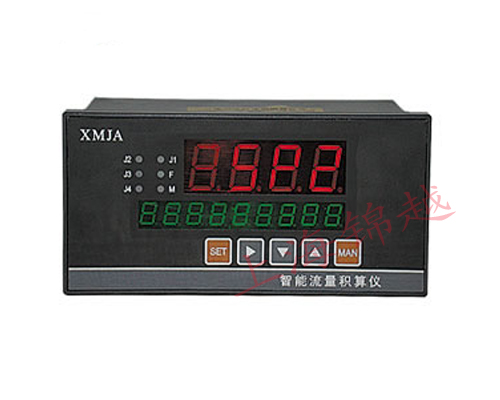

智能流量積算儀 XMJA-9000
一、概 述
本公司生產的XMJA-9000系列智能流量積算儀采用了白行研制開發、委托日本集成電路制造
商定制生產的專用集成電路，而構成的一臺以微處理為核心的智能儀器，它匯集了目前自動控制系統
中各類流量積算儀表的大部分功能，同時輔以博采眾長、精心編制、反復調試的軟件系統。
二、特 點
儀表硬件大幅度減少，系統的組成結構相對簡單。在用戶申請范圍內，多種輸入信號任意切換。采用了
優化設計，工藝顯著改善，沒有飛線、沒有調整電位器，所有的校準和功能設定可全部通過鍵盤由軟件完成。
***多可設定四個報警輸出，報警方法可達十種以上，并對報警參數進行監控。
兩個顯示窗，四位顯示窗顯示瞬時流量值，六位顯示積算值，實際有效積算位為七位，也可九位顯示積
算值。(可通過設置轉換系數后查看)P型還具有外清零和內清零雙重清零功能。
三、功能
輸入信號：標準線性信號、Pt100熱電阻、頻率信號。
可開方及小信號切除。8個補償點及參數。
4位瞬時流量值和6位或9位累計流量值。
頻率輸入時可對超低頻進行流量積算與瞬時流量顯示。
可清除流量積算值、累計流量值清零。
可編程定量積算流量?？膳俊⒍靠刂?。
變送輸出：0~10mA或4~20mA。
可重定值的瞬時、累計流量控制輸出。
可將兩個流量信號按配比合成后顯示瞬時流量及進行流量累計，模擬輸出可同時選擇兩路。
雙流量積算控制、雙模擬量變送?？膳?、定量控制。
儀表斷電后。參數及累計流量值可保存200年。
可提供多主機，單主機，無主機方式的RS485異步串行通訊方式。通訊數據校驗遵照CRC-16美國數據通訊標準，高可靠性循環，條碼校驗。
四、技術指標
測量精度：±0.5%FS+1字
調節控制精度：位式：±0.5%FS
報警功能：上限、下限、上下限、下回差、雙回差、OK方式、******值方式等
變送輸出精度：±0.5%FS 負載能力：0-600Ω
輸入阻抗：0-10mA:500Ω、4-20mA250Ω、DC.V：≥200KΩ、
脈沖副值：≥2.5V，頻率范圍：0.01-10000Hz
繼電器接點容量：AC220V 2A
供電電源：AC220V ≤6W AC110V DC24V
工作環境要求：溫度：0-50℃、相對濕度：<85%.無腐蝕性氣體，允許低震動場合
五、主要技術指標
測量精度：±0.5%FS+1字
調節控制精度：位式：±0.5%FS
報警功能：上限、下限、上下限、下回差、雙回差、OK方式、******值方式等
變送輸出精度：±0.5%FS 負載能力：0-600Ω
輸入阻抗：0-10mA:500Ω、4-20mA:250Ω、DC.V:≥200KΩ
六、選型
企標 分隔線 型號 分隔線 設計序號 輸入功能 輸出功能 報警功能 外形尺寸 外供電源 補償方式 供電方式 說明
XMJA － 9 9 2 2 B N 5 M 完整選型
|
|
分隔線
|
型號
|
分隔線
|
設計序號
|
輸入功能
|
輸出功能
|
報警功能
|
外形尺寸
|
外供電源
|
補償方式
|
供電方式
|
說明
|
|
|
|
|
|
|
|
|
|
|
|
|
|
企標
|
|
|
|
|
|
|
|
|
|
|
|
|
|
無意義
|
|
|
XMJA
|
|
|
|
|
|
|
|
|
|
數字顯示流量積算儀表（人工智能、增強型）
|
|
|
|
－
|
|
|
|
|
|
|
|
|
無定義
|
||
|
|
9
|
|
|
|
|
|
|
|
設計序號
|
|||
|
|
0
|
|
|
|
|
|
|
線性：mV信號
|
||||
|
5
|
|
|
|
|
|
|
線性：mA信號 0～10mA、4～20mA
|
|||||
|
6
|
|
|
|
|
|
|
線性：V信號0～5V、1～5V
|
|||||
|
7
|
|
|
|
|
|
|
兼容全部信號
|
|||||
|
9
|
|
|
|
|
|
|
頻率脈沖信號 0.01～1000Hz （訂貨時注明）
|
|||||
|
|
0
|
|
|
|
|
|
無輸出
|
|||||
|
1
|
|
|
|
|
|
4-20mA或1-5V
|
||||||
|
2
|
|
|
|
|
|
0-10mA或0-5V
|
||||||
|
|
0
|
|
|
|
|
無報警
|
||||||
|
1
|
|
|
|
|
一路報警
|
|||||||
|
2
|
|
|
|
|
二路報警
|
|||||||
|
3
|
|
|
|
|
三路報警
|
|||||||
|
9
|
|
|
|
|
四路報警
|
|||||||
|
|
B
|
|
|
|
面板尺寸160×80 開孔152×76
|
|||||||
|
F
|
|
|
|
面板尺寸96×96 開孔92×92
|
||||||||
|
H
|
|
|
|
面板尺寸80×160 開孔76×152
|
||||||||
|
|
N
|
|
|
無饋電輸出（可省略）
|
||||||||
|
P
|
|
|
有24V.DC輸出
|
|||||||||
|
|
0
|
|
普通流量方式，不含溫度或壓力補償
|
|||||||||
|
1
|
|
飽和蒸汽用電壓或電流信號作壓力補償方式
|
||||||||||
|
2
|
|
飽和蒸汽用電壓或電流信號作壓力補償方式
|
||||||||||
|
3
|
|
飽和蒸汽用Pt100熱電阻作溫度補償方式
|
||||||||||
|
4
|
|
過熱蒸汽用電壓或電流信號作溫度與壓力補償
|
||||||||||
|
5
|
|
過熱蒸汽用電壓或電流信號作壓力補償、用Pt100熱電阻作溫度補償
|
||||||||||
|
6
|
|
不含溫度與壓力補償，有顯示轉換系統設置
|
||||||||||
|
|
W
|
DC 24V供電
|
||||||||||
|
T
|
開關電源 85-265V.AC
|
|||||||||||
|
M
|
220V.AC（可省略）
|
|||||||||||
|
|
|
XMJA
|
－
|
9
|
9
|
2
|
2
|
B
|
N
|
5
|
M
|
完整選型
|
產品型號: XMJA-9000
:
產品型號:XMJA-9000
