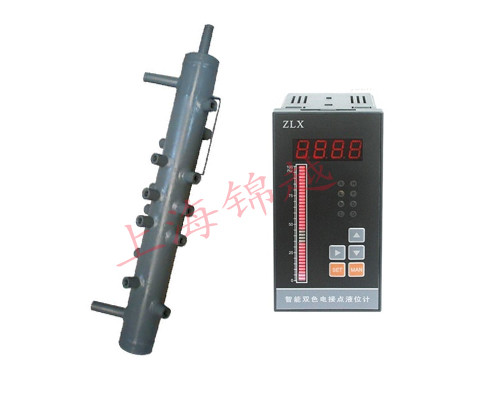

UDZ電接點液位計
特點及技術參數
1.特點：
①具有閃光、聲音報警功能。
②具有4-20mA信號輸出，可接DCS系統，設有保護聯鎖輸出功能。
③具有自供電功能，斷電后可繼續工作4小時。
④儀表上設有三個按鈕，a報警消音、b排污按鈕、c檢測按鈕。
2.技術參數
①電源電壓：220V±10% 、50Hz
②工作環境溫度：-10-45℃
③工作相對濕度：≤85%
④液體水阻范圍：0-500KΩ
⑤繼電器輸出接點容量：220V、3A
⑥水位顯示點數：5-19點（***多可達38點） 例如19點：0、±15、±30、±50、±75、±100、±150、±250、±300
⑦外形尺寸：800mm×160mm×300mm 安裝尺寸： 15mm×76mm
⑧整機功率：≤5W
測量筒、電極及技術參數
1.測量筒制造標準 按******機械行業標準JB/T6691-93鍋爐用電接點液位計技術條件制造、生產、檢驗。
2.電極（電接點）采用超純陶瓷制造。結構分兩種：壓入式和螺紋式
技術指標
工稱壓力：1.6、2.5、4.0、6.4、10、12、16、22MPa 絕緣性能：≥500MΩ
工作壓力：≤21.56MPa 可測中心距：≤2200mm
工作溫度：372℃
工作原理
電接點水位計根據水與汽電[1]阻率不同而設計。測量筒的電極在水中對筒體的阻抗小。在汽中對筒體的阻抗大。隨著水位的變化，電極在水中的數量產生變化。轉換成電阻值的變化。傳送到二次儀表，從而實現水位的顯示、 報警、保護聯鎖等功能。
