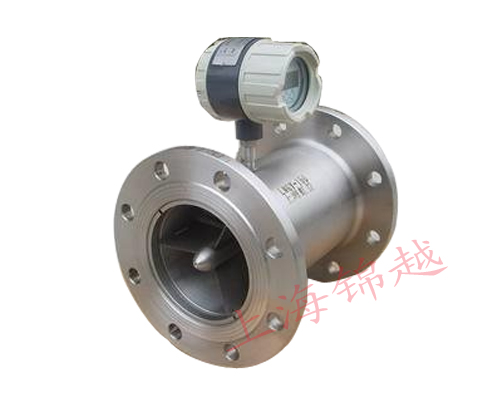

- 產品名稱：渦輪流量計 LWGY-DN80
- 產品型號：LWGY-DN80
- 產品備注：
- 瀏覽：
渦輪流量計 LWGY系列
LWGY型渦輪流量計是一種速度式流量測量儀表，用于測量流經封閉管道中的流體的流量，特別適用于較低粘度流體的流量測量，廣泛應用于石油、化工、冶金和材料研等領域的流量計量和控制。
■特點
|
型號 |
公稱通徑DN(MM) |
流量范圍（m³/h）(QMax:上限) |
公稱壓力PN(MPA) |
***大壓力損失（KPA） |
|||||
|
基本誤差限±0.2% |
基本誤差限±0.5% |
基本誤差限±1.0% |
|||||||
|
下限 |
上限 |
下限 |
上限 |
下限 |
上限 |
||||
|
LWGY-4 |
4 |
|
|
|
|
0.04 |
0.25 |
6.3 |
≤120 |
|
LWGY-6 |
6 |
|
|
0.1 |
0.6 |
0.1 |
0.6 |
6.3 16* 25* 40* |
≤80 |
|
|
|
|
|
0.08 |
0.8 |
||||
|
LWGY-10 |
10 |
|
|
0.2 |
1.2 |
0.2 |
1.2 |
≤50 |
|
|
|
|
|
|
0.16 |
1.6 |
||||
|
LWGY-15 |
15 |
1 |
4 |
0.6 |
4 |
|
|
≤35 |
|
|
|
|
0.5 |
5 |
|
|
||||
|
LWGY-25 |
25 |
1.6 |
10 |
1.6 |
10 |
|
|
||
|
|
|
1 |
10 |
|
|
||||
|
LWGY-32 |
32 |
2.5 |
16 |
2.5 |
16 |
|
|
1.6 2.5 4.0* 6.3* |
|
|
|
|
1.6 |
16 |
|
|
||||
|
LWGY-40 |
40 |
3 |
20 |
3 |
20 |
|
|
≤25 |
|
|
|
|
2 |
20 |
|
|
||||
|
LWGY-50 |
50 |
6 |
40 |
6 |
40 |
|
|
||
|
|
|
4 |
40 |
|
|
||||
|
LWGY-65 |
65 |
10 |
60 |
10 |
60 |
|
|
||
|
|
|
8 |
80 |
|
|
||||
|
LWGY-80 |
80 |
16 |
100 |
16 |
100 |
|
|
||
|
|
|
12 |
120 |
|
|
||||
|
LWGY-100 |
100 |
25 |
160 |
25 |
160 |
|
|
||
|
|
|
20 |
200 |
|
|
||||
|
LWGY-125 |
125 |
40 |
250 |
40 |
250 |
|
|
||
|
|
|
30 |
300 |
|
|
||||
|
LWGY-150 |
150 |
50 |
300 |
50 |
300 |
|
|
||
|
|
|
40 |
400 |
|
|
||||
|
LWGY-200 |
200 |
100 |
600 |
100 |
600 |
|
|
||
|
|
|
80 |
800 |
|
|
||||
|
LWGY-250 |
250 |
160 |
1000 |
160 |
1000 |
|
|
||
|
|
|
120 |
1200 |
|
|
||||
|
注：1、我公司還可設計生產特殊要求的渦輪流量傳感器（流量計） 2、流量范圍10:1的為寬流量，代號為“選型編碼”中的“K”。 3、*為特殊訂貨。 |
|||||||||
|
測量介質 |
水、輕質油、化學原料等 |
|
介質粘度 |
5mm²/s以下 |
|
介質溫度 |
-20～120℃ |
|
公稱通徑 |
4～250mm |
|
公稱壓力 |
PN1.6、2.5、4.0、6.3、2.0、5.0MPA |
|
準確度等級 |
0.2、0.5、1.0級 |
|
本體材料 |
耐酸不銹鋼SUS304 |
|
軸承材料 |
普通型：石墨，寶石（DN4～25） 耐磨型：硬質合金，硬質合金軸+陶瓷軸承（DN4～25） |
|
環境溫度 |
-20～55℃ |
|
法蘭標準 |
JB/T75-1994，GB/T9112-2000或按用戶要求 |
一、確定公稱通徑：根據實際工作時的流量Q（常用流量），按照30%Qmax＜Q＜80%Qmax,確定Qmax,從“主要技術指標”表中，確定流量計的公稱通徑。
則，確定選用±0.2%、流量計的公稱壓力。
選型舉例：LWGY-15A1D3C3/D表示：渦輪流量計（傳感器），公稱通徑：15mm，特征代號：普通型（硬質合金軸+寶石軸承），材料：雙相不銹鋼SUS329J1，壓力等級：PN6.3MPA，精度等級：0.5級，輸出：4～20mA標準電流信號輸出，顯示：現場瞬時流量和累積總量顯示（TBS型），防爆等級：隔爆型。
外形及安裝尺寸（注：圖中所示為帶普通型放大器）
注：直管段要求：一般情況下，流量計前需10D，流量計后需5D的直管段，特殊情況請見《渦輪流量計傳感器使用說明書》。
基本配置
|
指標性能 |
TBS型 |
TBL型 |
TBT型 |
|
總量顯示 |
+進制7位，±1個顯示單位 |
|
+進制6位，±1個顯示單位 |
|
瞬時量顯示 |
+進制5位，±0.1%±1個顯示單位 |
指針指示百分比 |
|
|
脈沖當量設定范圍 |
1～9999 |
|
1～9999 |
|
脈沖信號輸出 |
矩形波 低電平：≤1V 高電平：供電電壓VDD-2V（負載阻抗3kΩ） |
||
|
失電數據保護時間 |
5年 |
|
5年 |
|
環境溫度 |
-10～60℃ |
||
|
相對濕度 |
≤85% |
||
|
供電電壓 |
24VDC±10% |
||
|
耗電功率 |
2.5W |
2W |
2W |
|
重量 |
約2.5kg |
約2.8kg |
約2.3kg |
型號和規格代號表
|
型號 |
規格代號 |
說明 |
|||
|
LWGY |
渦輪流量儀表 |
||||
|
|
G |
傳感器 |
|||
|
|
Q |
氣體 |
|||
|
|
Y |
液體 |
|||
|
公稱通徑 |
-2 |
2mm(管螺紋G3/8″) |
|||
|
-4 |
4mm(管螺紋G1/2″) |
||||
|
-6 |
6mm(管螺紋G1/2″) |
||||
|
-10 |
10mm(管螺紋G1/2″) |
||||
|
-15 |
15mm(管螺紋G1″) |
||||
|
-25 |
25mm(管螺紋G11/4″) |
||||
|
-40 |
40mm(法蘭型) |
||||
|
-50 |
50mm(法蘭型) |
||||
|
-80 |
80mm(法蘭型) |
||||
|
-100 |
100mm(法蘭型) |
||||
|
-150 |
150mm(法蘭型) |
||||
|
-200 |
200mm(法蘭型或者插入式) |
||||
|
-250 |
250mm(法蘭型或者插入式) |
||||
|
-300 |
300mm(法蘭型或者插入式) |
||||
|
精度等級 |
A |
精度1％ |
|||
|
B |
精度0.5％ |
||||
|
C |
精度0.2％ |
||||
|
信號輸出 |
M |
一體化液晶顯示并帶4~20mA電流輸出 |
|||
|
J |
配套流量積算儀分體顯示 |
||||
|
S |
配套流量積算儀分體顯示并輸出4~20mA |
||||
|
I |
4~20mA電流輸出 |
||||
|
T |
一體化液晶顯示 |
||||
|
P |
脈沖輸出 |
||||
|
公稱壓力 |
C1 |
PN1.6MPa |
|||
|
C2 |
PN2.5MPa |
||||
|
C3 |
PN4.0MPa |
||||
|
C4 |
PN6.3MPa |
||||
|
C5 |
PN16MPa |
||||
|
C6 |
PN25MPa |
||||
|
C7 |
PN40MPa |
||||
|
防爆要求 |
/NE |
不防爆 |
|||
|
/EX |
防爆等級dⅡBT4 |
||||
|
溫度要求 |
/NE |
常溫 |
|||
|
/HE |
120℃≥高溫≥150℃ |
||||
|
其它要求 |
/□ |
在訂貨時注明 |
|||
