- 產品名稱：鎧裝熱電阻 WZPK-178S、WZPK2-178S
- 產品型號：WZPK-178S、WZPK2-178S
- 產品備注：
- 瀏覽：
產品介紹：
WZPK系列鎧裝熱電阻（采用引進鉑電阻元件）
鎧裝鉑電阻是一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式鉑電阻無法安裝的場合，本廠生產的WRPK系列鎧裝鉑電阻采用引進鉑電阻測溫元件，因此，具有準確，靈敏、熱響應時間快、質量穩定、使用壽命長等優點。
鎧裝鉑電阻外保護套管采用不銹鋼，內充滿高密度氧化物質的絕緣體，因此，它具有很強的抗污染性能和優良的機械強度，適合安裝在環境惡劣的場合。
鎧裝鉑電阻可用于測量-200～500℃范圍內溫度，可直接用銅導線和二次儀表相連接使用。由于它具有良好的電輸出特性，可為顯示儀、記錄儀、調節器，掃描器、數據記錄儀以及電腦提供準確的溫度變化輸入信號，應符合JB/T8622-1997標準。
□工作原理
鎧裝鉑電阻工作原理：在溫度作用下鉑電阻絲的電阻隨之變化而變化。顯示儀表將會指示出鉑電阻產生的電阻值所對應的溫度值。

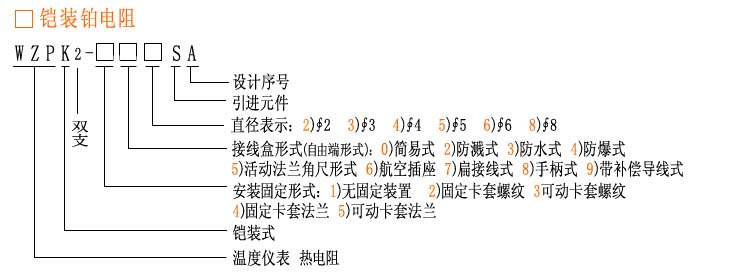

□型號表示示意圖
□主要技術指標
分度號Pt100：A級Ro=100±0.06Ω
B級Ro=100±0.12Ω
·量程規格
|
型 號
|
分度號
|
測溫范圍℃
|
精度等級
|
允許偏差△t ℃
|
|
WZPK
|
Pt100
|
-200～500
|
A級
|
±（0.15或+0.002︱t︱）
|
|
B級
|
±（0.3或+0.005︱t︱）
|
注：式中“t”為感溫元件實測溫度******值
·公稱壓力
一般是指在常溫下，保護管所能承受靜態外壓而不破裂，實驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
·熱響應時間
在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50％所需要的時間，稱為熱響應時間，用t0.5表示。
·熱電阻絕緣電阻：
常溫絕緣電阻的實驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％；常溫絕緣值應不小于100MΩ。
·熱電阻允許通過電流
通過鎧裝鉑電阻測量電流***大不超過5mA。
·帶延長導線
|
型號
|
分度號
|
測溫范圍℃
|
精度等級
|
熱響應時間T0.5S
|
直徑mm
|
長度Lmm
|
安裝固定裝置
|
|
WZPK-173S
|
Pt100
|
-200~500
|
A級
或
B級
|
≤3
|
φ3
|
單支長度：100
150
200
250
300
400
500
750
1000
雙支長度：
100
150
200
250
300
400
500
|
無固定裝置
|
|
WZPK-174S
|
≤5
|
φ4
|
|||||
|
WZPK-175S
|
≤8
|
φ5
|
|||||
|
WZPK-176S
|
≤12
|
φ6
|
|||||
|
WZPK2-175SA
|
≤8
|
φ5
|
|||||
|
WZPK2-176SA
|
≤12
|
φ6
|
|||||
|
WZPK-273S
|
≤3
|
φ3
|
固定卡套螺栓
|
||||
|
WZPK-274S
|
≤5
|
φ4
|
|||||
|
WZPK-275S
|
≤8
|
φ5
|
|||||
|
WZPK-276S
|
≤12
|
φ6
|
|||||
|
WZPK2-275SA
|
≤8
|
φ5
|
|||||
|
WZPK2-276SA
|
≤12
|
φ6
|
|||||
|
WZPK-373S
|
≤3
|
φ3
|
可動卡套螺栓
|
||||
|
WZPK-374S
|
≤5
|
φ4
|
|||||
|
WZPK-375S
|
≤8
|
φ5
|
|||||
|
WZPK-376S
|
≤12
|
φ6
|
|||||
|
WZPK2-375SA
|
≤8
|
φ5
|
|||||
|
WZPK2376SA
|
≤12
|
φ6
|
|||||
|
WZPK-473S
|
≤3
|
φ3
|
固定卡套法蘭
|
||||
|
WZPK-474S
|
≤5
|
φ4
|
|||||
|
WZPK-475S
|
≤8
|
φ5
|
|||||
|
WZPK-476S
|
≤12
|
φ6
|
|||||
|
WZPK2-475SA
|
≤8
|
φ5
|
|||||
|
WZPK2476SA
|
≤12
|
φ6
|
|||||
|
WZPK-573S
|
≤3
|
φ3
|
可運卡套法蘭
|
||||
|
WZPK-574S
|
≤5
|
φ4
|
|||||
|
WZPK-575S
|
≤8
|
φ5
|
|||||
|
WZPK-576S, ,
|
≤12
|
,
φ6
|
|||||
|
WZPK2-575SA
|
≤8
|
φ5
|
|||||
|
WZPK2576SA
|
≤12
|
φ6
|
注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。
2）雙支為三線制引線
