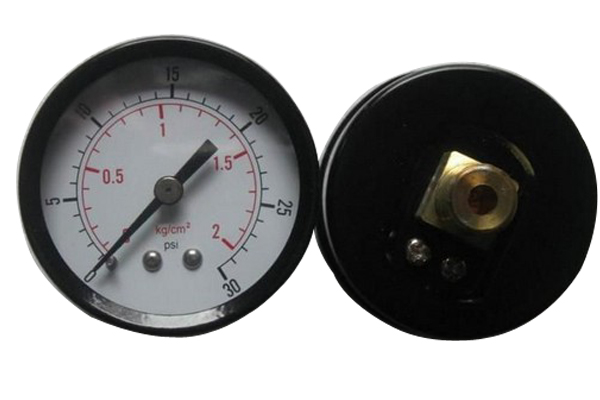

- 產品名稱：壓力表 Y-40Z
- 產品型號：
- 產品備注：
- 瀏覽：
Y系列普通壓力表
普通壓力表適用于測量無爆炸危險，不結晶，不凝固及對鋼及銅合金不起腐蝕作用的液體，蒸氣和氣體等介質的壓力。
□主要技術指標
|
型號 |
Y-40 Y-40Z |
Y-60 Y-60Z Y-60ZT |
Y-100 Y-100ZT |
Y-150 Y-150ZT |
Y-200 Y-250 |
|
公稱直徑mm |
Φ40 |
Φ60 |
Φ100 |
Φ150 |
Φ200 Φ250 |
|
接頭螺紋 |
M10×1 |
M14×1.5 |
M20×1.5 |
||
|
準確度等級 |
2.5 |
1.6 |
|||
|
測量范圍Mpa |
0~0.1,0.16,.25,0.4,0.6,1,1.6,2.5,4,6 |
0~0.6,1,1.6,2.5,4,6 |
|||
|
0~10,16,25 |
0~10,16,25,40,60 |
||||
|
-0.1~0 |
-0.1~0,-0.1~0.06,0.15,0.3,0.5,0.9,1.5,2.4 |
||||
使用環境條件：-40～70℃，相對濕度不大于85%
溫度影響：不大于0.4%/10℃（使用濕度偏離20±5℃）
主要零部件材質：
|
零件名稱 |
接頭 |
彈簧管 |
機芯 |
外殼 |
|
材料牌號 |
銅合金HPb59-1 |
磷銅QSn4-0.3 |
銅合金 |
鋼板0.8F |

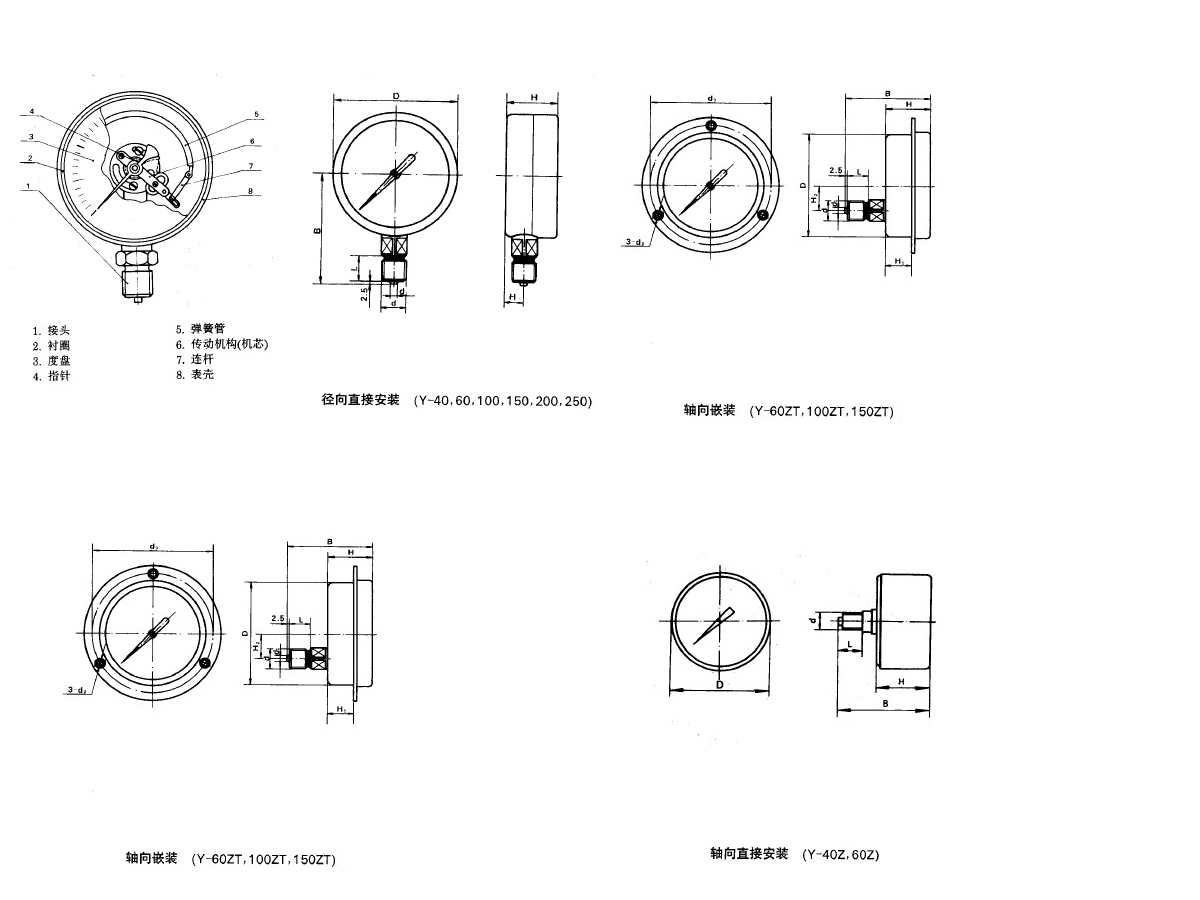

□結構原理
儀表的測量系統由接頭、彈簧管和傳動結構組成。
通過指針指示儀表讀數。
|
型號 |
D(∮) |
d |
d1（∮） |
L |
d3（∮） |
B |
H |
d2（∮） |
H1 |
H2 |
|
Y-40 |
40 |
M10*1.0 |
4 |
10 |
|
58 |
23 |
|
|
8.5 |
|
Y-40Z |
40 |
M10*1.0 |
4 |
10 |
|
44 |
23 |
|
|
0 |
|
Y-60 |
60 |
M14*1.5 |
5 |
14 |
|
56 |
28 |
|
|
10.5 |
|
Y-60Z |
60 |
M14*1.5 |
5 |
14 |
|
56 |
28 |
|
|
0 |
|
Y-60ZT |
60 |
M14*1.5 |
5 |
14 |
72 |
56 |
28 |
5 |
24 |
0 |
|
Y-100 |
100 |
M20*1.5 |
6 |
20 |
|
90 |
42 |
|
|
16 |
|
Y-100ZT |
100 |
M20*1.5 |
6 |
20 |
118 |
83 |
43 |
5.5 |
25 |
24 |
|
Y-150 |
150 |
M20*1.5 |
6 |
20 |
|
116 |
44 |
|
|
16 |
|
Y-150ZT |
150 |
M20*1.5 |
6 |
20 |
165 |
85 |
45 |
5.5 |
27 |
35 |
|
Y-200 |
200 |
M20*1.5 |
6 |
20 |
|
140 |
46 |
|
|
16 |
|
Y-250 |
200 |
M20*1.5 |
6 |
20 |
|
170 |
60 |
|
|
|
