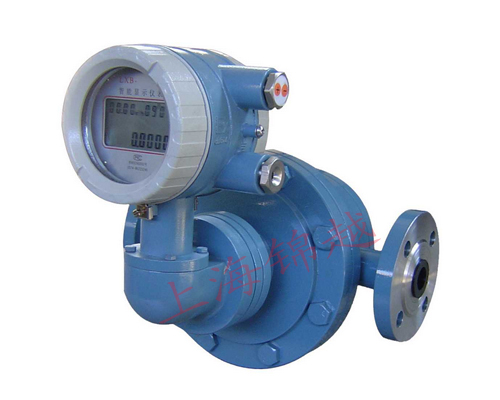

- 產品名稱：橢圓齒輪流量計 LC-80
- 產品型號：LC-80
- 產品備注：
- 瀏覽：
產品介紹：
LC系列橢圓齒輪流量計
LC系列橢圓齒輪流量計是用于對管道中液體注量進行連續測量的高精度流量儀表，橢圓齒輪流量計具有計量量程大、壓損小、粘度適應性強等優點。廣泛應用于石油、化工、輕工、冶金、食品、醫藥衛生、商業等部門管道液體的準確計量。
◆工作原理
在儀表測量室進出口兩端液體壓差的作用下，一對橢圓齒輪在軸上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體 的總值。
◆主要技術參數
基本誤差限：±0.5%
工作溫度：-10～60 60～120
公稱壓力：1.6Mpa 2.5Mpa 3.2Mpa
壓力損失：0.1Mpa（被測液體粘度在5-15Mpa。S范圍內***大流量時的壓力損失）
液體粘度：1-300Mpa.S
精度系數：0.5級、0.2級
◆橢圓齒輪流時計規格和參數
| 規格 | L長 | H高 | D法蘭 | Φ法蘭鉆孔中心線 | N鉆孔數 | D鉆孔直徑 |
| LC-15 | 180 | 242 | Φ95 | Φ65 | 4 | Φ14 |
| LC-20 | 200 | 247 | Φ105 | Φ75 | 4 | Φ14 |
| LC-25 | 245 | 268 | Φ115 | Φ85 | 4 | Φ14 |
| LC-40 | 250 | 308 | Φ145 | Φ110 | 4 | Φ18 |
| LC-50 | 346 | 322 | Φ165 | Φ125 | 4 | Φ18 |
| LC-80 | 370 | 345 | Φ200 | Φ125 | 4 | Φ18 |
| 規格 | 公稱通徑直 | 流量范圍(m3/h) | 重量 |
| LC-15 | 15 | 0.36-1.8 | |
| LC-20 | 20 | 0.25-2.5 | |
| LC-25 | 25 | 0.6-6 | |
| LC-40 | 40 | 1.5-15 | |
| LC-50 | 50 | 2.4-24 | |
| LC-80 | 80 | 5-50 |
產品型號: LC-80
:
產品型號:LC-80
