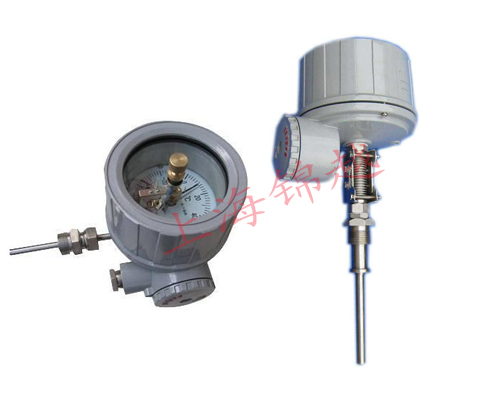

- 產品名稱：隔爆電接點雙金屬溫度計 WSSX-412B
- 產品型號：WSSX-412B
- 產品備注：
- 瀏覽：
防爆電接點雙金屬溫度計WSSX-B系列
防爆電接點雙金屬溫度計外殼采用鋁合金制成，通過鋁合金外殼把儀表內可能產生火花、電弧的電路與表殼外爆炸性氣體混合物隔開，從而達到隔爆的目的。其產品性能符合BG3836.1-2000《爆炸性氣體環境用防爆電氣設備 第1部分：通用要求》及GB3836.2-2000《爆炸性氣體環境用防爆電氣設備 第2部分：隔爆型電氣設備"d"》的標準。觸裝置—即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點轉動，在標度盤上指示出溫度的變化值，當其與定觸點（上、下限定觸點）接觸或斷開的瞬時，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警的目的。
防爆電接點雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。是石油，焦化，化工，醫藥等企業生產現場存在碳化物等爆炸物各過程中的-80～+500℃范圍內液體、蒸汽和氣體介質以及固體表面的溫度測量。
□工作原理：
雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。
□主要技術特性
標度盤公稱直徑： 100
熱響應時間：≤ 40s
隔爆等級： DIIBT4
額定功率： 10VA
***高工作電壓： 220V
***高工作電流 ： 0.7A
選型參數說明：在選擇以上型號后還要提供溫度計的測溫范圍（建議量程刻度范圍***大值為正常使用溫度的1.5~2倍）、插深、探桿直徑、探桿材質、被測量介質的工作壓力等。
規格型號：
|
型 號 |
測溫范圍℃ |
精度等級 |
保護管材料 |
規 格 |
安裝裝置 |
|
WSSX-410B |
-80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 |
1.5 |
1Cr18NI9Ti 304 316 316L 哈氏 C-276 H.AIIoyc-276 |
75 100 150 200 300 400 500 750 1000 |
無固定裝置螺紋 |
|
WSSX-480B |
|||||
|
WSSX-411B |
可動外螺紋 |
||||
|
WSSX-481B |
|||||
|
WSSX-412B |
可動內螺紋 |
||||
|
WSSX-482B |
|||||
|
WSSX-413B |
固定法蘭 |
||||
|
WSSX-483B |
|||||
|
WSSX-414B |
固定螺紋 |
||||
|
WSSX-484B |
|||||
|
WSSX-415B |
卡套螺紋 |
||||
|
WSSX-485B |
|||||
|
WSSX-416B |
卡套法蘭 |
||||
|
WSSX-486B |
產品型號: WSSX-412B
:
產品型號:WSSX-412B
