產品介紹：

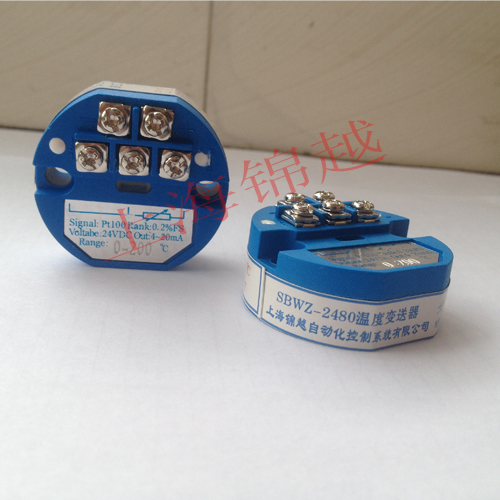

溫度變送器 SBW系列
SBW系列熱電偶、熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送器單元。它采用二線制傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電偶、熱電阻信號變換成與輸入信號或與溫度信號成線性的4～20mA的輸出信號。

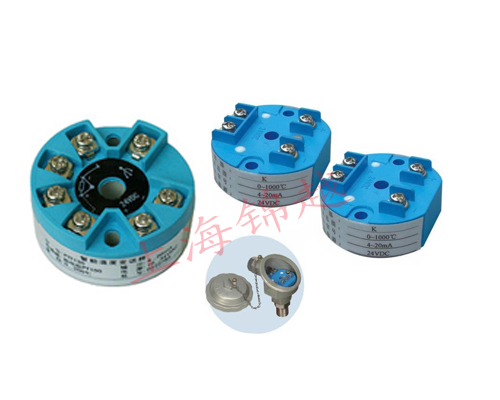

變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
·采用硅橡膠密封結構、因此耐震，耐濕、適合在惡劣現場環境中安裝使用。
·現場安裝于熱電偶、熱電阻的接線盒內，直接輸出4～20mA，這樣既省去昂貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。
·變送器具有輸入端開路指示功能，熱電偶溫度變送器具有冷端溫度自動補償功能。
·精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。
·應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝在檢測設備中。
·智能型溫度變送器可使用ZBT通訊設備、一臺386或更高級的PC機，設置變送器的型號、分度號及被測溫度的量程范圍。
·數顯型溫度變送器可按用戶實際需要調整變送器顯示屏的顯示方向。
□主要技術指標
輸 入：熱電偶 K型、E型、B型、S型、T型、J型、N型
熱電阻 Pt100 Cu100 Cu50(三線制或四線制)
輸 出：在量程范圍內輸出4～20mA直流信號。與熱電偶輸入的毫伏信號成線性;與熱電阻的輸入電阻信號成線性?；蚺c溫度信號成線性。

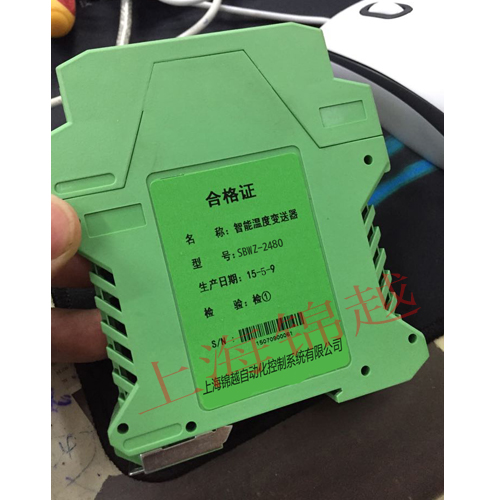

隔離溫度變送器，輸入與輸出相隔離，隔離電壓為0.5KV增加抗共模干擾能力，更適合計算機聯網使用。
基本誤差：*±0.5%FS
傳送方式：二線制
顯示方式：（數顯型）LCD四位顯示，熱電偶開路時顯示E……標志且輸出大于20mA。
工作電源：變送器工作電源電壓***低12V，***高35V，額定工作電壓24V。
負 載：極限負載電阻按下式計算：RL(max)=50(Vmin-12)
正常工作環境：
a)環境溫度－25℃～80℃（常溫型）－20℃～70℃（數顯型）
b)相對濕度5%～95%
c)機械振動f≤50Hz，振幅<0.15mm
d) 周圍空氣中不含有對鉻、鎳鍍層、有色金屬及其它合金起腐蝕作用的介質。
環境溫度影響：≤0.05/1℃
注：“。”用戶有特殊需要，可提供允許誤差為±0.2％的協議產品。
□規格及型號表示示意圖
·（常規型）溫度變送器規格表
|
型號
|
分度號
|
***大量程范圍℃
|
允許下限變化范圍℃
|
允許上限變化范圍℃
|
規定***小量程（上限下限之差）
|
|
SBWR-2160
|
E
|
0~400
|
|
|
|
|
SBWR-2260
|
K
|
0~400
0~600
0~800
0~1000
|
|
|
|
|
SBWR-2360
|
S
|
600~1600
|
|
|
|
|
SBWR-2860
|
N
|
0~400
0~600
0~800
0~1100
0~1200
|
|
|
|
|
SBWR-4160
|
E
|
0~600
|
0~300
|
150~600
|
150
|
|
SBWR-4260
|
K
|
0~1100
|
0~300
|
400~1100
|
300
|
|
SBWR-4360
|
S
|
0~1600
|
0~800
|
1400~1600
|
600
|
|
SBWR-4460
|
B
|
0~1600
|
0~800
|
1400~1600
|
600
|
|
SBWR-4560
|
T
|
0~400
|
0~100
|
100~400
|
200
|
|
SBWR-4860
|
N
|
0~1200
|
0~300
|
400~1200
|
300
|
|
SBWZ-2160
|
Cu50
|
-50~150
|
-50~50
|
0~150
|
50
|
|
SBWZ-2260
|
Cu100
|
-50~150
|
-50~50
|
0~150
|
50
|
|
SBWZ-2460
|
Pt100
|
0~150
|
0~300
|
100~500
|
100
|
|
-100~200
|
-100~0
|
0~200
|
100
|
||
|
SBWZ-4460
|
Pt100
|
-200~500
|
-200~300
|
50~500
|
50
|
·T(專用型)溫度變送器規格表
|
型號
|
分度號
|
測量范圍℃
|
|
SBWR-2160T
-4160T
|
E
|
0~400 100~300
0~500 200~400
0~600 200~600
|
|
SBWR-2260T
-4260T
|
K
|
0~400 200~500
0~600 400~800
0~800
|
|
SBWT-2460T
-4460T
|
Pt100
|
-50~0 0~50
-50~50 0~100
-50~100 0~200
-100~100 200~400
-100~200 300~500
|
·（隔離型）溫度變送器規格表
|
型號
|
分度號
|
測量范圍℃
|
|
SBWR-4150
|
E
|
0~300
0~400
0~500
0~600
100~400
100~500
200~500
200~600
|
|
SBWR-4250
|
K
|
0~400
0~600
0~800
0~1000
0~1100
0~1200
200~500
300~600
200~800
|
|
SBWZ-2450
-4450
|
Pt100
|
-50~50
-50~150
-50~200
-100~500
-100~200
-200~500
0~50
0~100
0~150
0~200
0~250
0~300
0~350
0~400
0~500
50~100
50~150
100~200
200~400
|
·（智能型）溫度變送器規格表
|
型號
|
分度號
|
測量范圍℃
|
允許下限變化范圍℃
|
允許上限變化范圍℃
|
規定***小量程（上限下限之差）
|
|
SBWR-□16□
|
E
|
0~800
|
0~700
|
100~800
|
100
|
|
SBWR-□26□
|
K
|
0~1300
|
0~900
|
400~1300
|
400
|
|
SBWR-□36□
|
S
|
0~1600
|
0~1200
|
400~1600
|
400
|
|
SBWR-□46□
|
B
|
100~1800
|
100~1400
|
500~1800
|
400
|
|
SBWR-□56□
|
T
|
0~400
|
0~300
|
100~400
|
100
|
|
SBWR-□66□
|
J
|
0~600
|
0~500
|
100~600
|
100
|
|
SBWR-□86□
|
N
|
0~1300
|
0~900
|
400~1300
|
400
|
|
SBWZ-□16□
|
Cu50
|
-50~150
|
-50~100
|
0~150
|
50
|
|
SBWZ-□46□
|
Pt100
|
-220~700
|
-220~650
|
-150~700
|
50
|
