- 產品名稱：射頻導納物位開關 800B
- 產品型號：800B
- 產品備注：
- 瀏覽：
產品介紹：

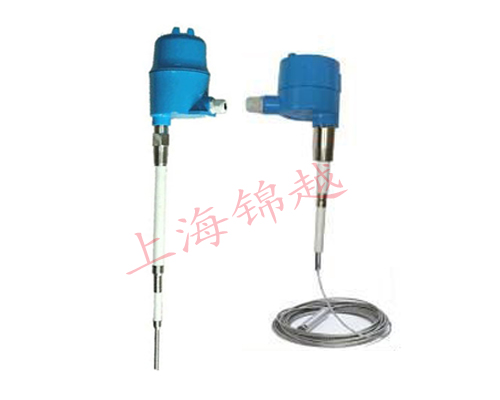

800B系列射頻導納物位開關
800B系列為通用型點位控制儀表。產品用于限位控制和報警，儀表廣泛應用于工業和民用現場，適用于大多數應用場合，儀表由一個電路單元，一套防爆外殼和桿式或纜式傳感元件組成，傳感器有多種型號可選。
儀表可選整體或分體安裝。800B系列射頻導納物位開關是電容式物位開關的換代產品，解決了物料粘附問題，相對于其它******產品具有更高的系統穩定性。即使在極端惡劣的現場條件下，也能可靠工作，而不受掛料、溫度、壓力、材料密度、濕度、甚至物料化學特性變化的影響。220V或24VDC供電，以性能可靠，安裝方便得以大量應用。
◆測量原理
射頻導納是一種從電容式發展起來的，防掛料、更可靠、更準確、適用性更廣的新型物位控制物位控制技術，是電容式物位技術的升級。所謂射頻導納，導納的含義為電學中阻抗的倒數，它由電阻性成分、電容性成分、感情成分綜合而成，而射頻即高頻無線電波譜，所以射頻導納可以理解為用高頻無線電池測量導納，儀表工作時，儀表的傳感器與罐壁及被測介質形成導納值，物位變化時，導納值相應化時，導納值相應變化，電路單元將測量導納值轉換成物位信號輸出，實現物位測量。
射頻導納物位開關與電容式技術***重要的區別在于測量的多樣化和防掛料技術。
射頻導納物位形狀測量多樣化在于不止是測量電容，而是測量電容、電阻和電感的綜合量，使測量更全面，更準確。
◆特點
通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，***高測量溫度可達到800℃，***大壓力可達到5Mpa，并可應用于腐蝕、沖擊等惡劣場合。
防掛料：******的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，無需定期清潔，避免誤測量。
免維護：測量過程無可動部件，不存在機械部件損壞問題，無須維護。
抗干擾：接觸式測量，抗干擾能力強，可克服蒸氣、泡沫及攪拌對測量的影響。
準確可靠：測量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使用壽命長。
◆典型應用
導電、絕緣液體 化工、油田、水及污水處理
導電、絕緣漿體 造紙、制藥、水及污水處理
粉末：灰、粉 電廠、冶金、水泥
顆粒：煤、糧食 電廠、冶金、糧食
◆性能指標
供電：20VAC±50VAC 50/601HZ(標準) 延時：1～50S（可選）
110VAC±25VAC 50/601HZ(標準) 高低位報警：現場可設置為HLFS（高位報警方式）
24VAC±25VAC(可選) 或LLFS（低位報警方式）
輸出：DPDT繼電器（雙刀雙擲） 火花防護（對傳感器）：內置火花防護電路
輸出電容：220VAC 5A 電氣接口：M20*1.5
環境溫度：-40～70℃ 電纜：分體式電子單元與傳感器之間的傳用連接
介質溫度：-100～800℃ 電纜 標準5m ***長50m
分辨率：＜0.5PF 過程連接：NPT螺紋安裝（標準）
重復性：＜1mm（導電介質） 法蘭安裝（可選）
＜20mm（絕緣介質） 外殼防護：IP66
響應時間：＜0.5S 防爆：Exd【ia】ia II CT4
◆800B系列射頻導納物位開關選型
|
800B
|
點位開關系列
|
||||||
|
|
電源
|
||||||
|
|
A
|
220VAC
|
|||||
|
|
B
|
24VAC
|
|||||
|
|
C
|
110VAC
|
|||||
|
|
|
延時
|
|||||
|
|
|
D
|
無
|
||||
|
|
|
E
|
0～50S
|
||||
|
|
|
|
靈敏度
|
||||
|
|
|
|
F
|
標準
|
|||
|
|
|
|
C
|
小量程高靈敏度
|
|||
|
|
|
|
|
傳感器型號
|
見REX800A傳感器選型表
|
||
|
|
|
|
|
|
安裝形式
|
||
|
|
|
|
|
|
I
|
整體安裝
|
|
|
|
|
|
|
|
R
|
分體安裝
|
|
|
|
|
|
|
|
|
防爆
|
|
|
|
|
|
|
|
|
E
|
有
|
|
|
|
|
|
|
|
Z
|
無
|
|
800A-
|
B
|
E
|
F
|
C11
|
I
|
E←選型舉例
|
◆選擇指南
|
型號
|
溫度壓力
|
標準長度
|
***大長度
|
CSL長度
|
傳感器材質
|
傳感器外形
|
安裝尺寸
|
應用
|
|
C11
|
120℃/1.5Mpa
|
450mm
|
桿式1.5mm
纜式6m
|
250mm/100mm
|
304SS(其他可選)/環氧樹脂
|
直徑：8mm
三極桿式/纜式
|
3/4”NPT
|
常溫常壓一般應用液體、漿體、顆粒
|
|
C12
|
230℃/1.5Mpa
|
450mm
|
桿式1.5mm
纜式6m
|
250mm/100mm
|
304SS（其他可選）/PPS
|
直徑：8mm
三極桿式/纜式
|
3/4”NPT
1”NPT
（可選）
|
中溫中壓一般應用液體、漿體、顆粒
|
|
C13
|
800℃/常壓
25℃/5Mpa
|
450mm
|
桿式1.5mm
纜式5m
|
250mm
|
304SS（其他可選）/陶瓷
|
直徑：12mm
三極桿式/纜式
|
11/4”NPT
|
高溫超高溫應用只有分體安裝形式
|
|
C14
|
80℃/常壓
|
450mm
|
|
|
304SS(其他可選)/聚酰氨樹脂
|
200mm×200mm三級桿式
|
|
堵煤強沖擊只有分體安裝形式
|
|
C15
|
230℃/1Mpa
|
450mm
|
450mm
|
250mm
|
304SS(其他可選)/環氧樹脂
|
直徑：20mm三級桿式
|
11/2”NPT
|
低料位加重型強沖擊只有分體安裝形式
|
|
C16
|
200℃/3Mpa
|
450mm
|
1.5m
|
250mm
|
304SS（其他可選）/TEE
|
直徑：14mm兩級桿式
|
3/4”NPT
|
酸堿強腐蝕法蘭安裝
|
產品型號: 800B
:
