- 產品名稱：一體化鎧裝熱電偶（阻）溫度變送器 SBWZ-2480/14SA
- 產品型號：SBWZ-2480/14SA
- 產品備注：
- 瀏覽：
產品介紹：

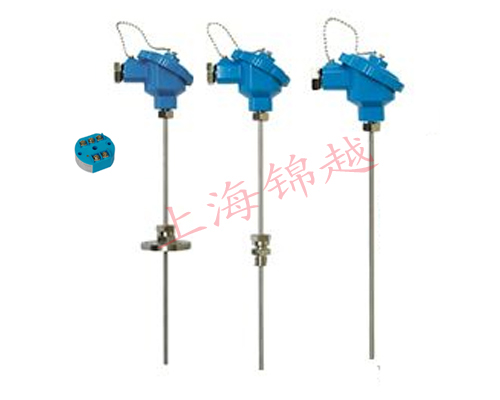

SBW系列 一體化鎧裝熱電偶（阻）溫度變送器
SBW系列帶熱電偶或帶熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。它集熱電偶或熱電阻同變送器為一體，直接測量各種工業過程中－200～1600℃范圍內的液體、蒸汽和氣體介質的溫度，將溫度轉變成與熱電偶、熱電阻電信號成正比的4～20mA統一輸出信號，送顯示、記錄調節儀表或計算機。作為新一代的溫度變送器，它可廣泛用于冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等各部門。
變送器部件是小型化的，可安裝于熱電偶熱電阻的接線內，成為一體化溫度變送器。
作為一體化溫度變送器在工業現場直接輸出4~20mA信號，這樣既省去昂貴的補償導線，又提高了信號長距離傳送過程中的抗干擾能力。
變送器部件精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。而且由于采用硅橡膠密封結構，變送器耐震、耐濕，適宜于惡劣現場環境中使用。
具有線性化校正功能，熱電偶溫度變送器具有冷端溫度自動補償功能。
應用面廣、既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝在檢測設備中。
帶熱電偶（阻）溫度變送器選型表示示意圖
例如：SBWZ-2480/236其中236表示W(wǎng)ZPK-236、鎧裝直徑6mm，SBWR-2480/238其中238表示W(wǎng)RNK-238、鎧裝直徑8mm，
輸出：在量程范圍內輸出4～20mA直流信號與熱電阻的輸入電阻信號成線性
與熱電偶輸入的毫伏信號成線性。
基本誤差：計算公式 Δ=Δ1+Δ2
Δ1熱電偶（阻）允差對應輸出基本誤差。
Δ2變送器輸出基本誤差Δ2=±0.5%FS
傳送方式：二線制
變送器工作電源電壓***低12V，***高35V，額定工作電壓24V。
負載：極限負載電阻按下式計算：
RL（max）=50×(Vmin－12)(即24V時負載電阻可在0～600Ω范圍內選 用，額定負載250Ω。)
正常工作環境：
a.環境溫度：－25℃～80℃（危險場所不高于70℃）。
b.相對濕度：5%～95%。
c.機械振動：f≤55Hz，振幅<0.15mm
d.周?chē)諝庵胁缓幸鹱兯推鞲g的介質。
e.環境溫度影響：≤0.05%/1℃
□結構
帶熱電偶（阻）、溫度變送器由熱電偶或熱電阻和變送器部件組成。
熱電偶包括熱電偶元件、保護管、接線盒主要部份，熱電阻包括熱電阻元件、保護管、接線盒等主要部份，兩者的接線盒和保護管相同。
·熱電偶元件由鎧裝熱電偶組成，熱電阻元件由鎧裝鉑電阻組成。
·保護管：要求耐高溫、耐腐蝕，能承受溫度急劇變化，有良好的氣密性及足夠的機械強度，現采用兩種不同牌號的不銹鋼管制成。
·接線盒用鋁合金制成，為防水式，防護等級IP65。
·變送器部件：由殼體、蓋板、電路板、接線柱等組成，用硅橡澆封方法使用電子元件密封在殼體內，因此不可拆卸。
產品型號: SBWZ-2480/14SA
:
產品型號:SBWZ-2480/14SA
