- 產品名稱：6L2-COS功率因數表
- 產品型號：6L2-COS
- 產品備注：
- 瀏覽：
-
產品介紹：
6L2-Hz 頻率表
6L2-A電流表儀表采用磁電式內磁式結構，由測量機構、指示裝置構成，采用阻燃型ABS工程塑料，安全的測量端子，簡潔的接線方式，并采用印刷刻度盤和透明玻璃罩蓋，整體美觀大方，廣泛用于能源、機械、化工、輕工等行業。
6L2-COS面板尺寸： 80*80mm
6L2-COS安裝開孔尺寸：76*76mm
■主要技術參數：
6L2-A交流電流表
精度：1.5級
0.5A-50A 可直接接通
10/5A-800/5A 經電流互感器通次級電流
1KA-10KA 經電流互感器通次級電流
6L2-V交流電壓表
精度：1.5級
5V-600V 可直接接通
1KV-35KV 經電壓互感器通二次電壓
6C2-A直流電流表
精度：1.5級
50uA-500uA,1mA-500mA 可直接接通
1A-15A 可直接接通
15A-750A 帶外附分流器
1KA-3KA 帶外附分流器
6C2-V直流電壓表
精度：1.5級
1V-600V 可直接接通
1KV-3KV 帶外附定值電阻
6L2-HZ頻率表
精度：2.5級
45HZ-55HZ
55HZ-65HZ 100V/220V/380V
6L2-KW功率表
精度：2.5級
KW（Var） 按客戶要求 100V 380V KV/100V
5-10KA/5A

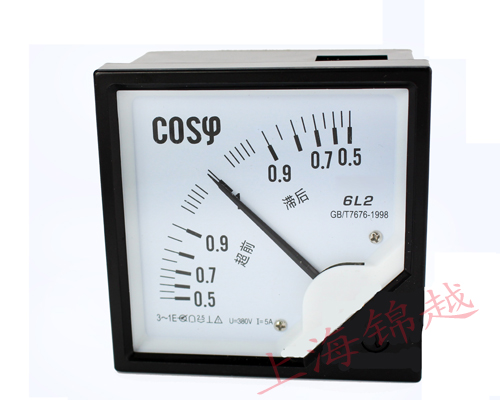

6L2-COS功率因數表
精度：2.5級
COSφ 0.5-1-0.5 100V/5A 220V/5A 380V/5A
根據通電導體在磁場中受磁場力的作用而制成的。電流表內部有一永磁體，在極間產生磁場，在磁場中有一個線圈，線圈兩端各有一個游絲彈簧，彈簧各連接電流表的一個接線柱，在彈簧與線圈間由一個轉軸連接，在轉軸相對于電流表的前端，有一個指針。當有電流通過時，電流沿彈簧、轉軸通過磁場，電流切磁感線，所以受磁場力的作用，使線圈發生偏轉，帶動轉軸、指針偏轉。由于磁場力的大小隨電流增大而增大，所以就可以通過指針的偏轉程度來觀察電流的大小。這叫磁電式電流表，就是我們平時實驗室里用的那種.
電流表和電壓表的測量機構基本相同，但在測量線路中的連接有所不同。因此，在選擇和使用電流表和電壓表時應注意以下七點。
⒈ 類型的選擇。當被測量是直流時，應選直流表，即磁電系測量機構的儀表。當被測量是交流時，應注意其波形與頻率。若為正弦波，只需測出有效值即可換算為其他值（如***大值、平均值等），采用任意一種交流表即可；若為非正弦波，則應區分需測量的是什么值，有效值可選用磁系或鐵磁電動系測量機構的儀表，平均值則選用整流系測量機構的儀表。電動系測量機構的儀表常用于交流電流和電壓的精密測量。
⒉ 準確度的選擇。因儀表的準確度越高，價格越貴，維修也較困難。而且，若其他條件配合不當，再高準確度等級的儀表，也未必能得到準確的測量結果。因此，在選用準確準確度較低的儀表可滿足測量要求的情況下，就不要選用高準確度的儀表。通常0.1級和0.2級儀表作為標準表選用；0.5級和1.0級儀表作為實驗室測量使用；1.5級以下的儀表一般作為工程測量選用。
⒊ 量程的選擇。要充分發揮儀表準確度的作用，還須***根據被測量的大小，合理選用儀表量限，如選擇不當，其測量誤差將會很大。一般使儀表對被測量的指示大于儀表***大量程的1/2~2/3以上，而不能超過其***大量程。
⒋ 內阻的選擇。選擇儀表時，還應根據被測阻抗的大小來選擇儀表的內阻，否則會帶來較大的測量誤差。因內阻的大小反映儀表本身功率的消耗，所以，測量電流時，應選用內阻盡可能小的電流表；測量電壓時，應選用內阻盡可能大的電壓表。
⒈ 正確接線。測量電流時，電流表應與被測電路串聯；測量電壓時，電壓表應與被測電路并聯。測量直流電流和電壓時，須***注意儀表的極性，應使儀表的極性與被測量的極性一致。
⒉ 高電壓、大電流的測量。測量高電壓或大電流時，須***采用電壓互感器或電流互感器。電壓表和電流表的量程應與互感器二次的額定值相符。一般電壓為100V，電流為5A。
⒊ 量程的擴大。當電路中的被測量超過儀表的量程時，可采用外附分流器或分壓器，但應注意其準確度等級應與儀表的準確度等級相符。
⒋另外，還應注意儀表的使用環境要符合要求，要遠離外磁場。
