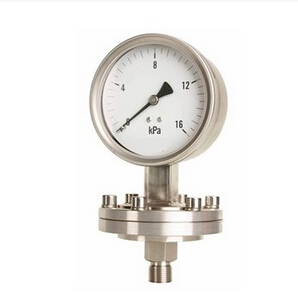

- 產品名稱：膜片壓力表 YPF-150B
- 產品型號：YPF-150B
- 產品備注：
- 瀏覽：
YPF系列 膜片壓力表
膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。
耐腐蝕性能取決于膜片材料。
準確度等級：2.5級使用環境溫度：－40～＋70℃
相對溫度不大于90%。
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃。
工作位置：垂直安裝。
外殼防護等級：符合IP64。
儀表技術性能符合行業標準JB/T5491－91《膜片壓力表》的規定。
|
型號 |
標度范圍 |
承壓部尺寸D1 |
表殼外徑 |
重量KG |
|
|
YPF-100A |
0-0.06、0-0.1、0-0.16、0-0.4、0-0.6、0-1、0-1.6、0-2.5、-0.1-0、-0.1-0.06、-0.1-0.15、-0.1-0.3、-0.1-0.5、-0.1-0.9、-0.1-1.5、-0.1-2.4MPA |
￠85 |
￠100 |
1.6 |
|
|
YPF-100B YPF-100B-F |
|
||||
|
￠115 |
|
||||
|
YPF-150A |
￠85 |
￠150 |
1.8 |
|
|
|
YPF-150B YPF-150B-F |
|
||||
|
￠115 |
|
||||
|
YPF-100B YPF-100B-F |
0-1.6、0-2.5、0-4、0-6、0-10、0-16、0-25、0-40 -1.6-0、-2.5-0、-4-0、-6-0、-10-0、-16-0、-25-0、-40-0、-0.8-0.8、-1.2-1.2、-2-2、-3-3、-5-5、-8-8、-12-12、-20-20KPA |
￠160 |
￠100 |
2.9 |
|
|
YPF-150B YPF-150B-F |
￠160 |
￠150 |
3.2 |
|
結構原理：
儀表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪、指針和度盤)和外殼(包括表殼和罩圈)等組成。儀表外殼為防濺結構，具有較好的密封性，故能保護其內部機構免受污穢侵入。
儀表的作用原理是基于彈幾天元件(測量系統上的膜片)變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形---位移，借助連桿組經傳動機構的傳動并放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來
