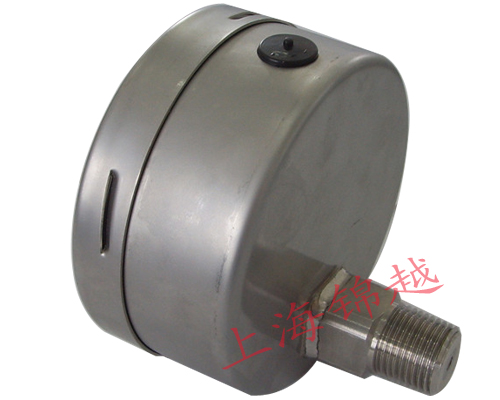

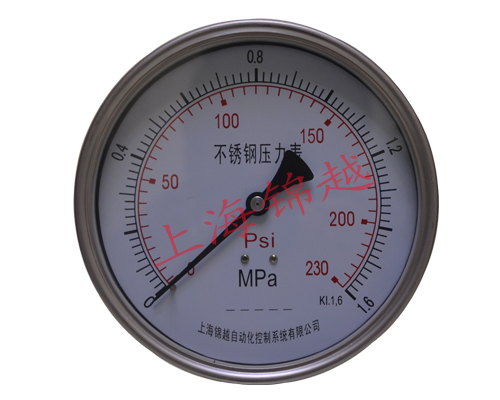

- 產品名稱：不銹鋼軸向壓力表 Y-153BF
- 產品型號：Y-153BF
- 產品備注：
- 瀏覽：
不銹鋼壓力表 Y-B系列
不銹鋼壓力表廣泛應用于石油、化工、化釬、冶金、電站等工業部門中對耐腐、抗振有要求較高的工藝流程中測量各種流體介質的壓力。本儀表的整體結構設計合理、工藝精致，具有較高的測量準確度和持久的穩定性，因此不僅可提供出口，尤為國內用戶對引進國外xj****技術裝備中的******儀表實現國產化的理想配套產品。
Y-B系列不銹鋼壓力表型號表示如下：
|
Y
|
□
儀表公稱直徑及安裝形式
|
B
|
□
功能
|
|
壓力表
|
60、100、150分別表示直徑為60、100、150mm的徑向直接安裝式
63、103、153分別表示直徑為60、100、150 mm的軸向嵌裝式
|
不銹鋼
|
F－耐腐：
FZ－耐腐抗振
|
|
型號
|
標度范圍MPA(HG-PSI)
|
準確等級
|
|
Y-60B-F(不銹鋼徑向型)
Y-60B-FZ(不銹鋼耐震徑向型)
Y-63B-F(不銹鋼軸向帶邊)
Y-63B-FZ(不銹鋼耐震軸向帶邊)
|
0-0.6、1、1.6、2.5、4、6、10、16、25、40、60
-0.1-0.5、0.9、1.5、2.4
|
2.5
|
|
Y-100B-F(不銹鋼徑向型)
Y-100B-FZ(不銹鋼耐震徑向型)
Y-150B-F(不銹鋼徑向型)
Y-150B-FZ(不銹鋼耐震徑向型)
Y-103B-F(不銹鋼軸向帶邊)
Y-103B-FZ(不銹鋼耐震軸向帶邊
Y-153B-F(不銹鋼軸向帶邊)
Y-153B-FZ(不銹鋼耐震軸向帶邊
|
0-0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60
-0.1-0、0.06、0.15、0.3、0.5、0.9、1.5、2.4
(-30-0、15、30、60、100、150
0-15、30、60、100、200、300、400、600、800、1000、1500、2000、3000、4000、6000、10000
|
1.6級
|
注：括號內的標度范圍和準確度等級僅供特殊訂貨。
導壓系統及外殼等材質
|
零件名稱 |
材料牌號 |
|
|
Y-60B |
Y-100B、Y-150B |
|
|
接頭 |
0Cr18Ni9(304) |
0Cr17Ni12Mo2(316) |
|
彈簧管 |
0Cr18Ni9Ti(321) |
0Cr17Ni12Mo2(316) |
|
外殼 |
0Cr18Ni9 |
|
|
D |
d0 |
d1 |
H1 |
H2 |
L |
L1 |
L2 |
接頭螺紋d |
|
60 |
76 |
4.5 |
≤60 |
/ |
14 |
36 |
66 |
M14×1.5;Z1/4"(NPT)等 |
|
100 |
116 |
4.8 |
≤100 |
≤35 |
20 |
50 |
98 |
M20×1.5; |
|
150 |
165 |
5.8 |
≤125 |
≤60 |
結構原理：
儀表由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?span lang="EN-US">)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液(一般為硅油或切、甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
使用環境溫度：-25-70℃(外殼內充液)
-40-70℃(外殼內不充液)
溫 度 影 響：不大于0.4%/10℃(使用溫度偏離20±5℃)
抗工作環境振動：V.H.4(外殼內充液)
V.H.3(外殼內不充液)
