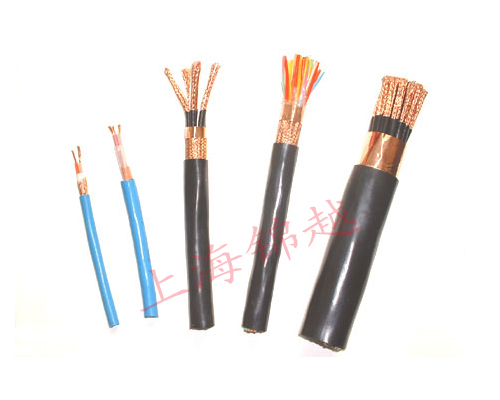

計算機屏蔽電纜
一：產品特點及用途
本產品適用于交流額定電壓450/750V及以下自動控制或監測系統、電器儀表連接等場合用傳輸線。
低煙無鹵聚烯烴具有燃燒時發煙量小，無鹵酸氣體釋放，屬于環保型電纜，適用于對消防具有特殊要求的場合。
二：產品執行標準
GB9330-88
阻燃性能試驗執行GB12666-90標準
三：使用特性
1． 交流額定電壓：U0/U 450/750KV
2． ***高工作溫度：聚氯乙烯（聚乙烯）絕緣不超過70℃
交聯聚乙烯絕緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
3． ***低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
4． 電纜安裝敷設溫度應不低于0℃。
5． 電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜***小為電纜外徑的12倍
四：基本型號及名稱
|
型號說明： |
||
|
1 |
DJYVP |
聚乙烯絕緣 聚氯乙烯護套 銅線編織總屏蔽計算機電纜 |
|
2 |
DJYVPR |
聚乙烯絕緣 聚氯乙烯護套 銅線編織總屏蔽計算機軟電纜 |
|
3 |
DJYPV |
聚乙烯絕緣 聚氯乙烯護套 銅線編織分屏蔽計算機電纜 |
|
4 |
DJYPVR |
聚乙烯絕緣 聚氯乙烯護套 銅線編織分屏蔽計算機軟電纜 |
|
5 |
DJYPVP |
聚乙烯絕緣 聚氯乙烯護套 銅線編織分屏總屏計算機電纜 |
|
6 |
DJYPVPR |
聚乙烯絕緣 聚氯乙烯護套 銅線編織分屏總屏計算機軟電纜 |
|
7 |
DJYVP2 |
聚乙烯絕緣 聚氯乙烯護套 銅塑復合帶繞包總屏蔽計算機電纜 |
|
8 |
DJYVP2R |
聚乙烯絕緣 聚氯乙烯護套 銅塑復合帶繞包總屏蔽計算機軟電纜 |
|
9 |
DJYP2V |
聚乙烯絕緣 聚氯乙烯護套 銅塑復合帶繞包分屏蔽計算機電纜 |
|
10 |
DJYP2VR |
聚乙烯絕緣 聚氯乙烯護套 銅塑復合帶繞包分屏蔽計算機軟電纜 |
|
11 |
DJYP2VP2 |
聚乙烯絕緣 聚氯乙烯護套 銅塑復合帶繞包分屏總屏計算機電纜 |
|
12 |
DJYP2VP2R |
聚乙烯絕緣 聚氯乙烯護套 銅塑復合帶繞包分屏總屏計算機軟電纜 |
|
13 |
DJYVP3 |
聚乙烯絕緣 聚氯乙烯護套 鋁塑復合帶繞包總屏蔽計算機電纜 |
|
14 |
DJYVP3R |
聚乙烯絕緣 聚氯乙烯護套 鋁塑復合帶繞包總屏蔽計算機軟電纜 |
|
15 |
DJYP3V |
聚乙烯絕緣 聚氯乙烯護套 鋁塑復合帶繞包分屏蔽計算機電纜 |
|
16 |
DJYP3VR |
聚乙烯絕緣 聚氯乙烯護套 鋁塑復合帶繞包分屏蔽計算機軟電纜 |
|
17 |
DJYP3VP3 |
聚乙烯絕緣 聚氯乙烯護套 鋁塑復合帶繞包分屏總屏計算機電纜 |
|
18 |
DJYP3VP3R |
聚乙烯絕緣 聚氯乙烯護套 鋁塑復合帶繞包分屏總屏計算機軟電纜 |
|
鋼帶鎧裝型計算機電纜 |
||
|
19 |
DJYVP22 |
聚乙烯絕緣 聚氯乙烯護套 銅線編織總屏蔽鋼帶鎧裝計算機電纜 |
|
20 |
DJYPV22 |
聚乙烯絕緣 聚氯乙烯護套 銅線編織分屏蔽鋼帶鎧裝計算機電纜 |
|
21 |
DJYPVP22 |
聚乙烯絕緣 聚氯乙烯護套 銅線編織分屏總屏鋼帶鎧裝計算機電纜 |
|
22 |
DJYVP2-22 |
聚乙烯絕緣 聚氯乙烯護套 銅塑復合帶繞包總屏蔽鋼帶鎧裝計算機電纜 |
|
23 |
DJYP2V22 |
聚乙烯絕緣 聚氯乙烯護套 銅塑復合帶繞包分屏蔽鋼帶鎧裝計算機電纜 |
|
24 |
DJYP2VP2-22 |
聚乙烯絕緣 聚氯乙烯護套 銅塑復合帶繞包分屏總屏鋼帶鎧裝計算機電纜 |
|
25 |
DJYVP3-22 |
聚乙烯絕緣 聚氯乙烯護套 鋁塑復合帶繞包總屏蔽鋼帶鎧裝計算機電纜 |
|
26 |
DJYP3V22 |
聚乙烯絕緣 聚氯乙烯護套 鋁塑復合帶繞包分屏蔽鋼帶鎧裝計算機電纜 |
|
27 |
DJYP3VP3-22 |
聚乙烯絕緣 聚氯乙烯護套 鋁塑復合帶繞包分屏總屏鋼帶鎧裝計算機電纜 |
|
鋼絲鎧裝ZRA-DJYPVP-32-16*2*1.5計算機電纜 |
||
|
28 |
DJYVP32 |
聚乙烯絕緣 聚氯乙烯護套 銅線編織總屏蔽鋼絲鎧裝計算機電纜 |
|
29 |
DJYPV32 |
聚乙烯絕緣 聚氯乙烯護套 銅線編織分屏蔽鋼絲鎧裝計算機電纜 |
|
30 |
DJYPVP32 |
聚乙烯絕緣 聚氯乙烯護套 銅線編織分屏總屏鋼絲鎧裝計算機電纜 |
|
31 |
DJYVP2-32 |
聚乙烯絕緣 聚氯乙烯護套 銅塑復合帶繞包總屏蔽鋼絲鎧裝計算機電纜 |
|
32 |
DJYP2V32 |
聚乙烯絕緣 聚氯乙烯護套 銅塑復合帶繞包分屏蔽鋼絲鎧裝計算機電纜 |
|
33 |
DJYP2VP2-32 |
聚乙烯絕緣 聚氯乙烯護套 銅塑復合帶繞包分屏總屏鋼絲鎧裝計算機電纜 |
|
34 |
DJYVP3-32 |
聚乙烯絕緣 聚氯乙烯護套 鋁塑復合帶繞包總屏蔽鋼絲鎧裝計算機電纜 |
|
35 |
DJYP3V32 |
聚乙烯絕緣 聚氯乙烯護套 鋁塑復合帶繞包分屏蔽鋼絲鎧裝計算機電纜 |
|
36 |
DJYP3VP3-32 |
聚乙烯絕緣 聚氯乙烯護套 鋁塑復合帶繞包分屏總屏鋼絲鎧裝計算機電纜 |
1．交聯聚乙烯絕緣聚氯乙烯護套控制電纜
|
KYJV |
銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜 |
|
KYJVR |
銅芯交聯聚乙烯絕緣聚氯乙烯護套控制軟電纜 |
|
KYJVP |
銅芯交聯聚乙烯絕緣銅絲編織屏蔽聚氯乙烯護套控制電纜 |
|
KYJVRP |
銅芯交聯聚乙烯絕緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜 |
|
KYJVP2 |
銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜 |
|
KYJVRP2 |
銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套控制軟電纜 |
|
KYJV22 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
|
KYJVP22 |
銅芯交聯聚乙烯絕緣銅編織屏蔽聚氯乙烯護套鋼帶鎧裝控制電纜 |
|
KYJVP2-22 |
銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套鋼帶鎧裝控制電纜 |
代號名稱和含義咨詢13855096575徐工
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
分A、B、C級阻燃 |
|
系列代號 |
K |
控制電纜 |
|
絕緣材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
Y |
聚乙烯 |
|
|
YD |
低煙無鹵聚烯烴（YDJ低煙無鹵交聯聚烯烴） |
|
|
YJ |
交聯聚乙烯 |
|
|
護套材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
YD |
低煙無鹵聚烯烴 |
|
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P1 |
鍍錫銅絲屏蔽 |
|
|
P2 |
銅帶繞包屏蔽 |
|
|
P3 |
鋁塑繞包屏蔽 |
|
|
鎧裝材料 |
22 |
鋼帶鎧裝聚氯乙烯護套 |
|
23 |
鋼帶鎧裝聚乙烯護套 |
|
|
32 |
鋼絲鎧裝聚氯乙烯護套 |
|
|
33 |
鋼絲鎧裝聚乙烯護套 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
六：主要技術指標
1． 成品電纜導體直流電阻（Ω/km.20℃）參照附錄A表3規定。
2． 絕緣電阻及絕緣標稱厚度符合下表規定：
,
|
標稱截面（mm2） |
絕緣標稱厚度 |
絕緣電阻（MΩ/KM） |
|
|
20℃ |
70℃ |
||
|
0.5 |
0.6 |
13 |
0.013 |
|
0.75 |
0.6 |
12 |
0.12 |
|
1.0 |
0.6 |
11 |
0.011 |
|
1.5 |
0.7 |
11 |
0.011 |
|
2.5 |
0.8 |
10 |
0.010 |
|
4 |
0.8 |
8.5 |
0.0085 |
|
6 |
0.8 |
7 |
0.0070 |
|
10 |
1.0 |
6.5 |
0.0065 |
計算機電纜規格
|
（2芯組規格） |
|
|
（3芯組規格） |
|
|
|
1×2×0.5 |
4×2×1.0 |
8×2×1.5 |
1×3×0.5 |
4×3×0.75 |
8×3×1.5 |
|
1×2×0.75 |
4×2×1.5 |
8×2×2.5 |
1×3×0.75 |
4×3×1.0 |
8×3×2.5 |
|
1×2×1.0 |
4×2×2.5 |
10×2×0.5 |
1×3×1.0 |
4×3×1.5 |
10×3×0.5 |
|
1×2×1.5 |
5×2×0.5 |
10×2×0.75 |
1×3×1.5 |
4×3×2.5 |
10×3×0.75 |
|
1×2×2.5 |
5×2×0.75 |
10×2×1.0 |
1×3×2.5 |
5×3×0.5 |
10×3×1.0 |
|
2×2×0.5 |
5×2×1.0 |
10×2×1.5 |
2×3×0.5 |
5×3×0.75 |
10×3×1.5 |
|
2×2×0.75 |
5×2×1.5 |
10×2×2.5 |
2×3×0.75 |
5×3×1.0 |
10×3×2.5 |
|
2×2×1.0 |
5×2×2.5 |
12×2×0.5 |
2×3×1.0 |
5×3×1.5 |
12×3×0.5 |
|
2×2×1.5 |
6） 7×2×0.5 |
12×2×0.75 |
2×3×1.5 |
5×3×2.5 |
12×3×0.75 |
|
2×2×2.5 |
6） 7×2×0.75 |
12×2×1.0 |
2×3×2.5 |
（6） 7×3×0.5 |
12×3×1.0 |
|
3×2×0.5 |
6） 7×2×1.0 |
12×2×1.5 |
3×3×0.5 |
6） 7×3×0.75 |
12×3×1.5 |
|
3×2×0.75 |
6） 7×2×1.5 |
12×2×2.5 |
3×3×0.75 |
（6） 7×3×1.0 |
12×3×2.5 |
|
3×2×1.0 |
6） 7×2×2.5 |
14×2×0.5 |
3×3×1.0 |
（6） 7×3×1.5 |
14×3×0.5 |
|
3×2×1.5 |
8×2×0.5 |
14×2×0.75 |
3×3×1.5 |
（6） 7×3×2.5 |
14×3×0.75 |
|
3×2×2.5 |
8×2×0.75 |
14×2×1.0 |
3×3×2.5 |
8×3×0.5 |
14×3×1.0 |
|
4×2×0.5 |
8×2×1.0 |
14×2×1.5 |
4×3×0.5 |
8×3×0.75 |
14×3×1.5 |
|
4×2×0.75 |
18）19×2×0.5 |
14×2×2.5 |
14×3×2.5 |
8×3×1.0 |
24×3×0.5 |
|
16×2×0.5 |
18）19×2×0.75 |
24×2×0.5 |
16×3×0.5 |
8）19×3×0.5 |
24×3×0.75 |
|
16×2×0.75 |
（18）19×2×1.0 |
24×2×0.75 |
16×3×0.75 |
8）19×3×0.75 |
24×3×1.0 |
|
16×2×1.0 |
（18）19×2×1.5 |
24×2×1.0 |
16×3×1.0 |
8）19×3×1.0 |
24×3×1.5 |
|
16×2×1.5 |
18）19×2×2.5 |
24×2×1.5 |
16×3×1.5 |
8）19×3×1.5 |
24×3×2.5 |
|
16×2×2.5 |
|
24×2×2.5 |
16×3×2.5 |
8）19×3×2.5 |
|
