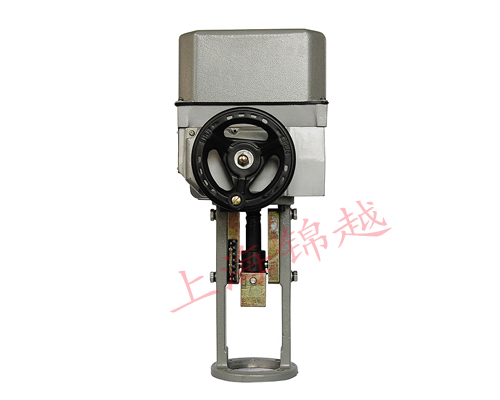

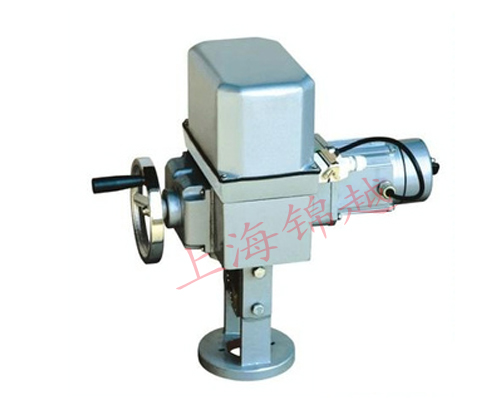

DKZ(ZKZ)系列 直行程電動執行機構
DKZ(ZKZ)型電動直行程電動執行機構以單相交流電源為動力，當與伺服放大器配合時，接受統一的標準信號4mA—20mAdc(或0—10mAdc)，將此信號轉換成相對應 的機械直線位移，操縱簡單，雙座調節閥，套筒閥等，執行過程系統的調節任務：
特點
●位置發送器采用齒輪式傳動，確保限位可靠準確
●采用帶角度指示的精密導電塑料電位器調試方便，易懂
●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠
●電機采用帶過載保護的戶外型伺服電機
型號編制說明
DKZ-310(CXH)
DK：普通型 Z：直行程 310：輸出力
H：有“H”為戶外型；無“H”為標準型(選擇項)
C：有“C”表示反饋信號4-20mA， 無“C”表示反饋信號0-10mA
X：有“X”表示帶電氣限位，無“X”表示不帶電氣限位
技術參數
| 項目名稱 | DKZ標準型(不帶H) | DKZ戶外型(帶H) | |
| 控制 機構 |
輸入信號 | 無 | |
| 反饋信號 | 0—10mAdc 4—20mAdc | ||
| 死區 | 0．4％—3％ | 0．4％—3％ | |
| 基本誤差 | ±2．5％ | ±2．5％ | |
| 回差 | ≤1．5％ | ≤1．5％ | |
| 限位 | 開側，閉側 | 開側，閉側 | |
| 開度檢測 | 精密導電塑料電位器 | 精密導電塑料電位器 | |
動力 |
動力 | 220V，50Hz | 220V，50Hz |
| 驅動電機 | 伺服電機 | 伺服電機 | |
|
附屬機構 |
加熱器 | 選擇件 | 選擇件 |
| 手動機構 | 手輪 | 手輪 | |
| 安裝 條件 |
環境溫度 | 無加熱器—25℃～+70℃ | 無加熱器—25℃～+70℃ |
| 相對濕度 | <95％ | <95％ | |
| 環境氣體 | 無腐蝕性氣體 | 無腐蝕性氣體 | |

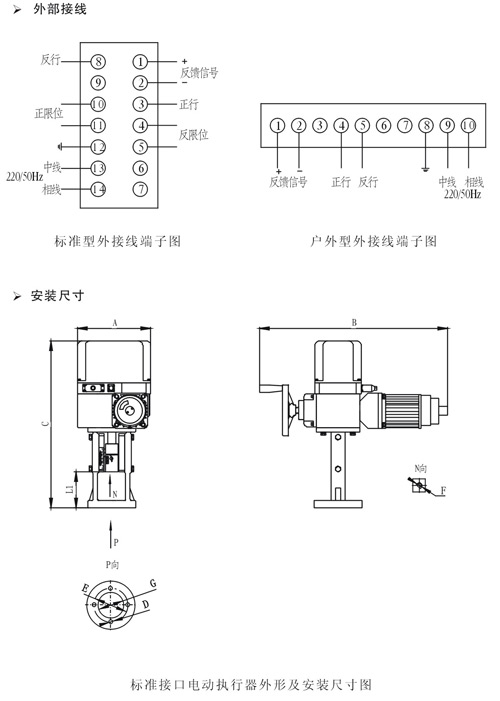

| 接線口 | 十四線插頭 | 接線柱 | |
| 防護等級 | IP65 | ||
型號與規格
表2
|
|
額定負載 |
額定行程 |
全行程時間 |
額定電流 |
質量 |
| DKZ-310 DKZ-310H |
4000 |
10 |
8 |
0．65 | 50 |
|
16 |
125 |
||||
|
25 |
20 |
||||
|
30 |
24 |
||||
|
DKZ-410 |
6400 |
18 |
16 |
0．65 | 50 |
|
30 |
24 |
||||
|
40 |
32 |
||||
|
60 |
50 |
||||
| DKZ-510 DKZ-510H |
16000 |
30 |
16 |
1．5 | 95 |
|
50 |
30 |
||||
|
60 |
40 |
||||
|
100 |
60 |
||||
| DKZ-610 DKZ-610H |
25000 |
30 |
16 |
2．5 | 110 |
|
50 |
30 |
||||
|
60 |
40 |
||||
|
100 |
60 |
|
|

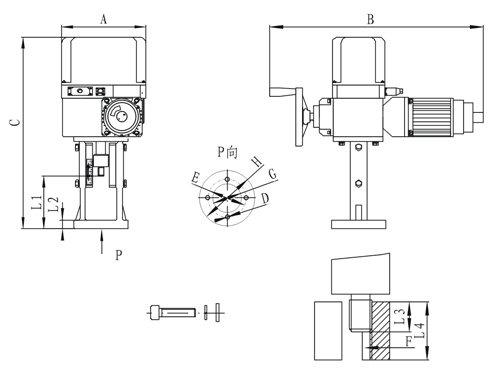

長X寬X高 |
閥桿連接螺孔 |
法蘭 |
法蘭 |
法蘭 |
公稱通徑 |
連接頭至法蘭底端 |
|
|
AXBXC |
F |
連接孔距E |
連接孔距E |
吻合內徑G |
Dg |
行程 |
L |
|
| DKZ310 | 230X460X490 | M8 | Φ80 | 2一Φ11 | Φ60 |
25， 32， 40， 50 |
10 |
85.5 |
|
16 |
79.5 |
|||||||
|
25 |
70.5 |
|||||||
|
|
230X530X540 |
M12X1.25 |
Φ105 |
4一Φ11 |
Φ80 |
65，80，100 |
40 |
107 |
|
230X460X575 |
M16X1.5 |
Φ118 |
4一Φll |
Φ95 |
125，150 |
60 |
112 |
|
|
|
260X630X625 |
M16X1.5 |
Φ118 |
4一Φll |
Φ95 |
200 |
60 |
113 |
|
260X630X645 |
M20X1.5 |
Φ130 |
4一Φ18 |
Φ100 |
300，250 |
100 |
93 |
|
|
|
260X720X625 |
M16X1.5 |
Φ118 |
4一Φ1l |
Φ95 |
400，500 |
60 |
113 |
|
260X720X645 |
M20X1.5 |
Φ130 |
4一Φ18 |
Φ100 |
500，600 |
100 |
93 |
|
訂貨須知
訂貨時請用戶提供以下資料：
●電動執行器名稱，型號，行程
●伺服放大器是否需要配置，若需要，請注明名稱，型號
●本產品適配的的伺服放大器型號如下：ZPE—2030 ZPE—3101
●其它特殊要求(如防護等級要求，輸入信號要求)
●行程可以根據用戶特殊設計，輸出軸用開合螺母連接時請用戶說明
