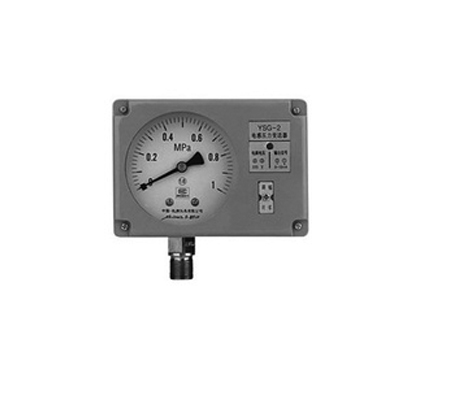

電感壓力變送器 YSG-3
產品說明:
YSG系列電感壓力（微壓）變送器，由機械指示壓力表，電子放大器組成，它既通過指針直接指示壓力值，便于現場檢測與調正，同時還將被測截至的壓力值轉換成DC 0～10mA或DC 4～20mA的標準直流信號，便于長距離傳送。
儀表具有直觀，穩定性好，溫度漂移小等優點，可用于各種工業生過程和測量系統中液體或蒸氣等介質的壓力（微壓）或負壓的測量及信號傳送，實現生產過程的自動檢測與控制。
技術參數：
型號：規格 精度等級1.5級±1.5%
YSG-2/3 A 為電感氨用壓力變送器
| 型 號 及 名 稱 |
YSG-3 電感壓力變送器 YSG-03 電感壓力變送器 |
YSG-2 電感壓力變送器 YSG-02 電感微壓變送器 |
| 工作電壓 | DC 24V | DC 220V |
| 輸出信號 | DC 4-20mA | DC 0～10mA |
| 負載電阻 | ≤250Ω | ≤1KΩ |
| 接線端子 |
① ② 二線制 + 輸出 － |
① ② ③ ④ ⑤ ＋ － 220V 〨 輸 出 交流 地 |
| 重量 kg | 1.0 | 1.3 |
| 配 套 二次儀表 |
XMY-30 壓力數字顯示儀 XMY-32 壓力數字控制儀 |
XMY-20 壓力數字顯示儀 XMY-22 壓力數字控制儀 |
| 型號 | Mpa | Pa |
| 測 量 范 圍 |
0～0.06 0～0.1 -0.1～0 0～0.16 -0.1～0.06 0～0.25 -0.1～0.15 0～0.4 -0.1～0.3 0～0.6 -0.1～0.5 0～1 -0.1～0.9 0～1.6 -0.1～1.5 0～2.5 -0.1～2.4 0～4 0～6 0～10 0～16 0～25 0～40 0～60 |
0～250 -250～0 -120～+120 0～400 -400～0 -200～+200 0～600 -600～0 -300～+300 0～1000 -1000～0 -500～+500 0～1600 -1600～0 -800～+800 0～2500 -2500～0 -1200～+1200 0～4000 -4000～0 -2000～+2000 0～6000 -6000～0 -3000～+3000 0～10000 -10000～0 -5000～+5000 0～16000 -16000～0 -8000～+8000 0～25000 -25000～0 -12000～+12000 0～40000 -40000～0 -20000～+20000 |
工作條件：
適用于周圍環境溫度為-10～55℃;
空氣相對濕度≤85%；
當使用環境溫度偏離20±5℃儀表指示誤差應按下式計算：
Δ≤±（δ＋KΔt）;
δ-允許基本誤差值 %；
Δt-/t2-t1/C;
t2-環境溫度任意值；
t1-當t2高于25℃時為25℃，當?shù)陀?5℃時為15℃；
K-儀表溫度附加誤差1.5級表 K=0.075%/℃.
