- 產品名稱：YPK-03-C-03 （船用）膜片壓力控制器
- 產品型號：YPK-03-C-03
- 產品備注：
- 瀏覽：
產品介紹：

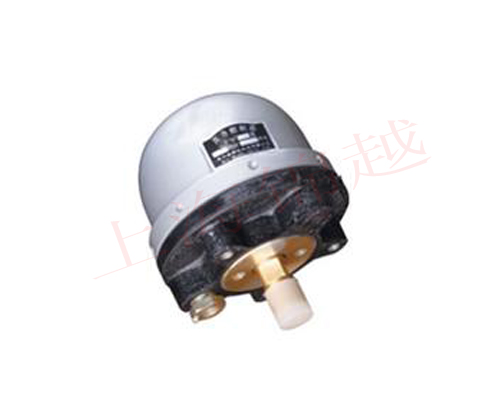

YPK-03-C系列（船用）膜片壓力控制器
YPK-03-C船用膜片壓力控制器適用于電動機位式控制線路或信號報警線路，以便使水、油、氣體及蒸汽壓力保持給定值，具有調整動作壓力值方便之優點。
◆主要技術指標
觸點容量：300VDC 350W
380VDC 350VA
開關數量：二組（上限和下限）
環境溫度：-10℃～﹢55℃
環境溫度：-10℃～﹢55℃
相對濕度：≤95%
接頭螺紋：M20*1.5
符合主要船用條件：振動、沖動、海水蒸汽
◆結構原理
儀表結構原理見圖。YPK-03-C有殼體，給定裝置和壓力傳感器三部分組成。
旋轉給定螺帽1，將平衡彈簧2整定在動作壓力上限。當被測介質壓力高于動作壓力上限時，介質壓力通過管道接頭7作用于膜片6，頂動圓盤8，挺柱5向上位移，壓縮彈簧2帶動爪板組4啟動微動開關3.
旋轉給定螺帽11，將平衡彈簧10整定在工作壓力下限，當被介質壓力低于動作壓力下限時，則釋放微動開關9.
◆型號規格
|
型號
|
動作壓力給定范圍（MPA）
|
允許誤差（MPA）
|
|||
|
0.1-0.18
|
0.18-0.8
|
0.8-1.2
|
1.2-3
|
||
|
YPK-03-C-01
|
0.1-0.5
|
±0.02
|
±0.03
|
|
|
|
YPK-03-C-02
|
0.1-1.2
|
±0.02
|
±0.03
|
±0.04
|
|
|
YPK-03-C-03
|
0.6-3
|
|
|
±0.04
|
﹢0.1
|
產品型號: YPK-03-C-03
:
產品型號:YPK-03-C-03
