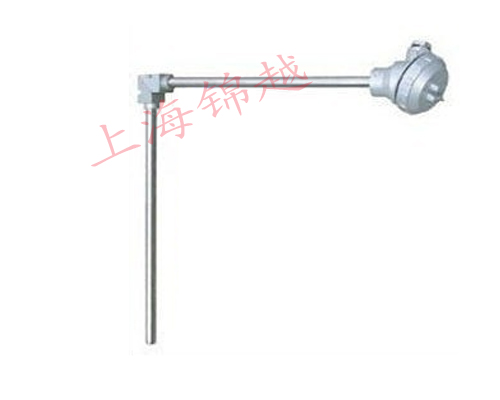

- 產品名稱：活動法蘭角尺型熱電偶 WRP-520、WRP2-521
- 產品型號：WRP-520、WRP2-521
- 產品備注：鉑銠型
- 瀏覽：
產品介紹：
WRP系列 裝配式鉑銠熱電偶
工業用裝配式不銹鋼接線盒熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃-1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
根據******規定，我廠從1987年起開始生產符合IEC******標準分度號的鉑銠30-鉑銠10-鉑、鎳鉻-鎳硅、鎳鉻-銅鎳、銅-銅鎳、鐵-銅鎳等型式熱電偶，應符合JB/T9238-1999標準。
□主要技術參數
·溫度測量范圍和允許誤差
|
熱電偶類別
|
代號
|
分度號
|
測溫范圍
|
允許偏差△t℃
|
|
鉑銠30-鉑銠6
|
WRR
|
B
|
0-1800℃
|
±1.5℃或±0.0025∣t∣
|
|
鉑銠10-鉑
|
WRP
|
S
|
0-1600℃
|
±1.5℃或±0.0025∣t∣
|
|
鎳鉻-鎳硅
|
WRN
|
K
|
0-1300℃
|
±2.5℃或±0.0075∣t∣
|
|
鎳鉻-銅鎳
|
WRE
|
E
|
0-800℃
|
±2.5℃或±0.0075∣t∣
|
注“t”為感溫元件的實測溫度。
·熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所城要的時間成為熱響應時間，T0.5表示。
·熱電偶公稱壓力
一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類等有關。
·熱電偶***小置入深度
應不小于其保護管外徑的8-10倍（特殊產品例外）。
·熱電偶絕緣電阻（常溫）
常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15℃～35℃，相對濕度45%，大氣壓力86～106kPa。
a、對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ.m。
即：Rr.L≥100MΩ.m L＞1m
b、對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。
·上下限溫度絕緣電阻
熱電偶的上限溫度絕緣電阻應不小于下表規定：
|
上限溫度tm℃
|
試驗溫度t℃
|
電姐值MΩ
|
|
100≤tm＜300
|
t=tm
|
10
|
|
300≤tm＜500
|
t=tm
|
2
|
|
500≤tm＜850
|
t=tm
|
0.5
|
|
850≤tm＜1000
|
t=tm
|
0.08
|
|
1000≤tm＜300
tm＞1300
|
t=tm
t=1300
|
0.02
0.02
|
·工作原理
熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端叫參比端。當測量和參比端存在溫差時，就會在回路時產生熱電流，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。
熱電偶的熱電動熱勢將隨著測量端溫度升高面增長，熱電動熱勢的大小只和熱電偶導體材質以及兩端溫差有關、和熱電極的長度、直徑無關。
裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電太組成基本結構，閾配以各安裝固定裝置組成。
□型號規格
·活動法蘭角尺形熱電偶
|
熱電偶類別
|
產品型號
|
分度號
|
測量范圍℃
|
保護管材料
|
規格
|
接線盒形式
|
|
總長L×L1mm
|
||||||
|
單支鎳鉻-鎳硅
|
WRN-530
|
K
(EU-2)*
|
0~800
0~1000
|
不銹鋼ICr18Ni9Ti
不銹鋼#ICr25Ni20
|
500×500
750×750
|
防水式
|
|
雙支鎳鉻-鎳硅
|
WRN2-530
|
|||||
|
單支鎳鉻-銅鎳
|
WRE-530
|
E
(EA-2)*
|
0~600
|
不銹鋼ICr18Ni9Ti
|
||
|
雙支鎳鉻-銅鎳
|
WRE2-530
|
注：1）熱響應時間T0.5＜90秒。
2）保護管材料中打“#”符號表示雙支無此牌號材料。
